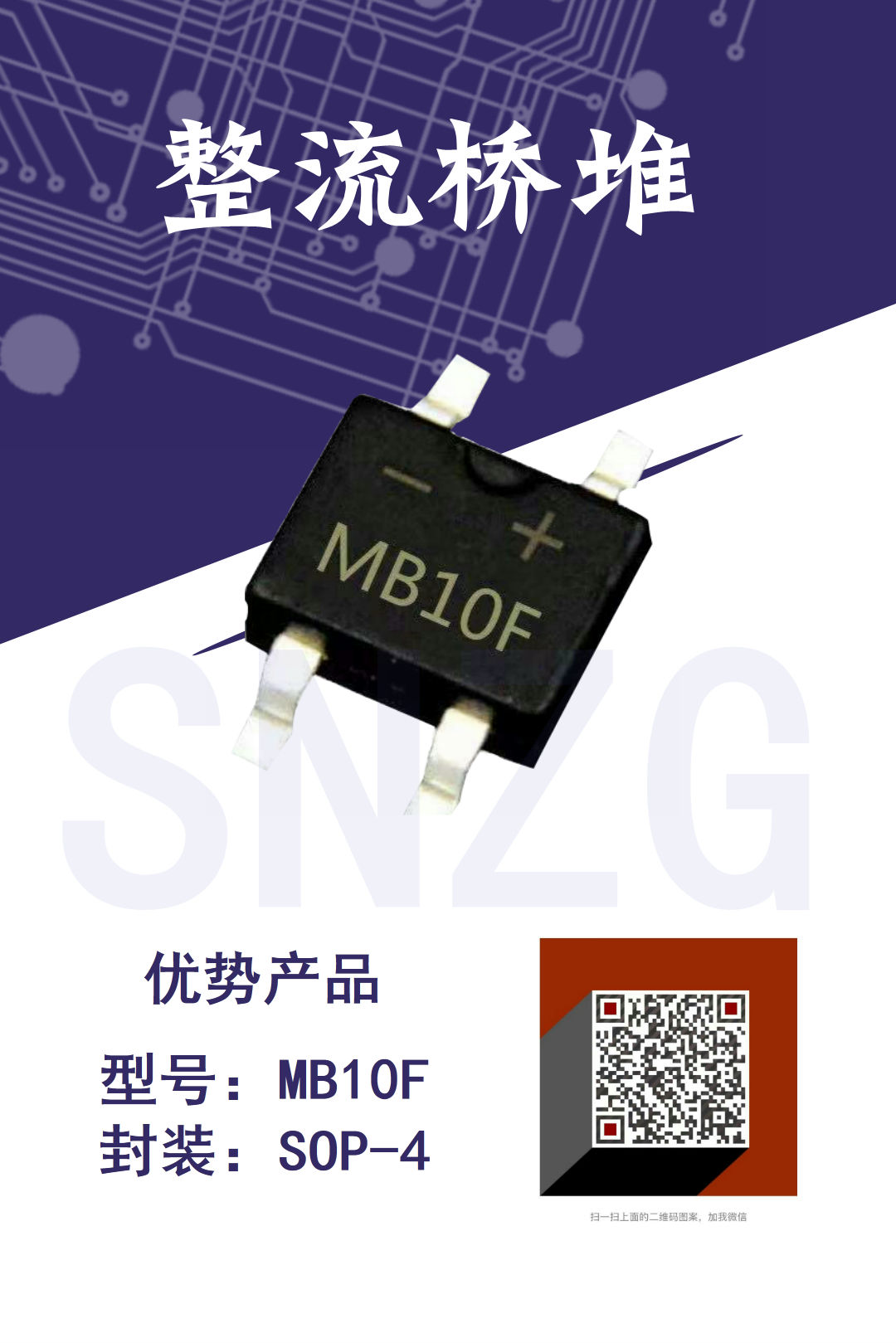

“深南紫光”MB10F整流桥详细介绍
基本特性与应用场景
MB10F整流桥是一款高性能的小方桥、贴片桥堆，以其超薄体型和稳定的电气性能而著称。它由4颗芯片组成，芯片尺寸最大为50MIL，并配有4条引线，非常适合对整流桥尺寸要求较高的产品。这款整流桥广泛应用于多个领域，包括但不限于：
• 工业电源：在高电压和高电流的应用场合表现出色。
• 消费电子：适用于各种需要稳定直流电源的设备。
• 车载设备：确保车辆电气系统的稳定运行。
技术规格与性能特点
主要规格参数
• 正向电流(IF): 1A
• 反向耐压(VRRM): 1000V
• 正向电压(VF): 1.0V
• 恢复时间(trr): 500ns
• 浪涌电流(Ifsm): 30A
• 漏电流(IR): 5uA
• 工作温度范围: -55℃~+150℃[1]
性能特点
• 高电压承受能力: 最大反向工作电压可达1kV，适合高压电源及变压器输出整流。
• 优秀的整流性能: 在1A的负载电流条件下，提供稳定的1.1V直流输出。
• 可靠的漏电流性能: 在高达1kV的工作条件下，反向漏电流仅为5μA，适合对漏电流要求严格的应用。
应用实例与解决方案
应用实例
• 电源适配器: MB10F因其紧凑的封装和高性能，常用于设计高效的电源适配器。
• 充电器: 在快速充电技术的发展中，MB10F提供了关键的整流功能。
• 工业自动化设备: 作为整流模块，确保设备的稳定运行。
• 家用电器: 如冰箱、洗衣机等，广泛应用以提高能效。
解决方案
在设计使用MB10F整流桥的电路时，设计工程师需确保其工作状态不超过额定值，特别是在高压环境中使用时，应重视周围的绝缘设计。此外，考虑到MB10F在高压和高电流领域的优异表现，尤其是在漏电流控制和尺寸压缩方面，它能有效满足市场对高效、紧凑型解决方案的需求。
市场反馈与购买信息
MB10F整流桥在市场上获得了积极的反馈，其优异的性能和可靠性使其成为多个领域的首选组件。
综上所述，MB10F整流桥凭借其卓越的性能、广泛的适用性和可靠的质量，成为了电力电子领域不可或缺的一员。
相对之下，市场上有部分工厂的产品，其本体黑胶，内在铜框架及引线厚度上都进行了缩减，以达到降低成本的目的，但！可想而知其产品的实际应用性能也会大大的减弱。
所以还是引用中国一句老话，一分钱一分货，见人见智，萝卜青菜各有所爱。
