在每一块开关电源板、每一个LED驱动电源、每一台逆变器里，都藏着一个不起眼却至关重要的角色——整流二极管。它负责把交流电"捋直"成直流电，是整个电路的能量守门人。

但普通二极管有个致命短板：开关慢。

当电源频率从50Hz飙升到几十kHz甚至上百kHz时，普通二极管每次切换都要"反应半天"，大量能量白白变成热量浪费掉。效率上不去，温度降不下，整机可靠性就打了折扣。

RS系列贴片快恢复二极管，就是为解决这个问题而生的。

一、核心特点

1. 极速恢复，效率更高

• 反向恢复时间 trr ≤ 500ns（RS3系列低至150ns）

• 在高频开关电源中，整机效率可提升2~5个百分点

• 开关损耗大幅降低，发热更少

2. 低正向压降，省电省散热

• 正向压降 Vf 典型值仅 1.1~1.3V

• GPP玻璃钝化工艺，反向漏电流比普通芯片低一个数量级

• 大电流工作下温升更低

3. 高浪涌耐受，从容应对冲击

• 单周期浪涌电流 IFSM：30A ~ 100A

• 开机冲击、电网波动都能扛住

• 工作结温 -55°C ~ +150°C，工业级稳定性

4. 小型化贴片封装，省空间

• 三种封装可选：SMA / SMB / SMC

• 适合自动化SMT生产线

• 比直插器件节省60%以上PCB面积

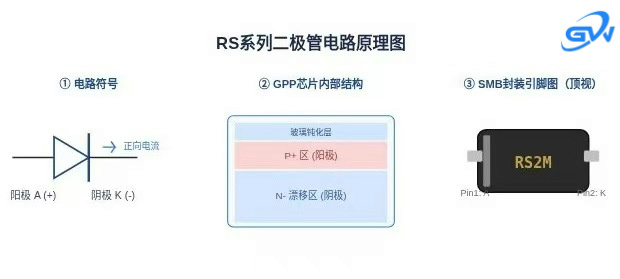

二、电路原理图

• 阳极 A：三角形底边侧，接正电压

• 阴极 K：竖线侧（有色带标记），接负电压/输出侧

• GPP工艺优势： 玻璃钝化层均匀覆盖PN结表面，漏电流极低，长期稳定性远优于普通扩散结。

• Pin 1 = 阳极 A

• Pin 2 = 阴极 K（有色带标记侧）

三、应用原理图

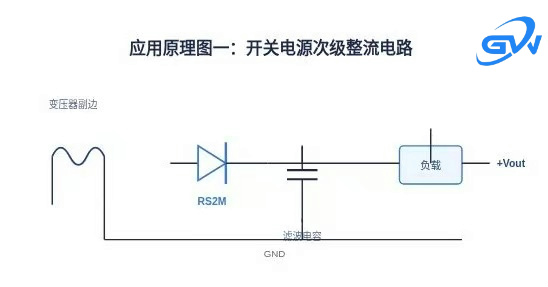

3.1 应用一：开关电源次级整流

说明： 变压器输出高频交流电，经RS2M整流后由电容滤波输出直流电。利用RS2M的快速恢复特性，减少反向恢复损耗，提升电源效率。

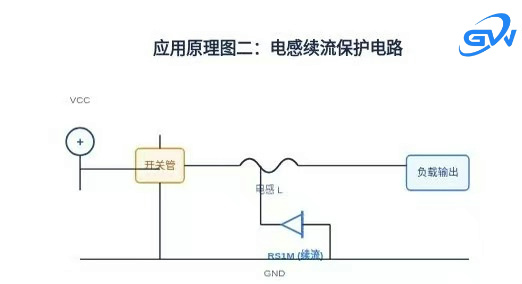

3.2 应用二：电感续流保护电路

说明： 当开关管断开时，电感产生反向电动势，RS1M提供续流回路，吸收尖峰电压，保护开关管不被击穿。

四、典型应用场景

五、选型三步法

第一步：选电流

• 连续电流 ≤ 1A → RS1系列（SMA封装）

• 连续电流 1~2A → RS2系列（SMB封装）

• 连续电流 2~3A → RS3系列（SMC封装）

第二步：选电压

• 根据电路最大反向电压选后缀，预留 1.5~2倍余量

• 例：工作电压400V → 选600V(J)或800V(K)更稳妥

第三步：选封装

• 空间紧张 → SMA（最小）

• 功率与体积平衡 → SMB（最常用）

• 大电流散热要求高 → SMC

结语

一颗小小的贴片二极管，不到指甲盖大小，却承担着每一次电源开关的能量切换。RS系列用更快的速度、更低的损耗、更高的可靠性，让每一块电路板都跑得更高效、更冷静、更长久。

RS贴片二极管系列 —— 快速恢复，低功耗，高可靠性。
