在电子设备小型化、低功耗、高频高效率的迭代趋势下，传统普通整流二极管短板明显：正向压降高、发热严重、开关响应慢、功率损耗大，难以适配3.3V、5V这类低压精密电路。

SS系列贴片肖特基二极管，是电子行业通用性强、性价比突出的低压整流器件。依托肖特基金属半导体结工艺，它拥有超低正向压降、零反向恢复时间、高频极速响应、耐浪涌低漏流等优势，广泛用于电源续流、防反接保护、电流防倒灌、高频整流场景，是硬件工程师电路设计里必不可少的基础元器件。

一、产品外观与系列阵容

SS系列全部采用DO-214AA/AB/AC标准化贴片封装（SMA/SMB/SMC），外观统一，丝印清晰，完美适配SMT全自动贴片机量产。

外观特点

1. 黑色耐高温环氧树脂封装，绝缘阻燃，高低温环境下稳定可靠；

2. 两端镀锡金属引脚，可焊性优秀，降低生产虚焊、脱焊不良率；

3. 单侧白色色带作为阴极标识，行业统一规范，规避接线反向问题；

4. 本体丝印型号直观，SS34、SS54是市场最热门爆款型号，覆盖绝大多数低压电路。

全系列型号选型一览

• 1A小电流款：SS12、SS14、SS16、SS18、SS110（耐压20V~100V）

适用：蓝牙耳机、充电宝、遥控器、小型主板弱电回路

• 2A中电流款：SS24、SS26

适用：小家电控制板、小型电源适配器、LED灯具电源

• 3A通用爆款：SS34、SS36

适用：智能家居、模块电源、工控小板、高频续流电路

• 5A大电流款：SS54

适用：大功率适配器、车载电子、小型储能电源、工业供电模块

二、SS系列四大核心产品优势

SS系列采用金属-半导体形成的肖特基势垒，和传统PN结二极管底层结构不同，性能优势突出：

1. 超低正向压降，减少发热降低功耗

常规硅整流二极管正向压降约0.7~1.1V，SS系列正向压降仅0.3V~0.45V。在5V、3.3V低压电路中，功率损耗大幅下降，元件温升更低，延长设备续航，解决小型电子产品发烫死机问题。

2. 无反向恢复时间，高频响应迅速

普通二极管存在电荷存储效应，高频开关工况容易发热、电源效率下降。SS肖特基二极管无反向恢复损耗，纳秒级快速开关，非常适合AC-DC高频变换、脉冲电路，提升电源整体转换效率。

3. 低漏电流，抗浪涌冲击，长期稳定

芯片采用玻璃钝化工艺，反向漏电流小，待机状态几乎无电能损耗；可以承受短时大电流浪涌冲击，不易被击穿，器件使用寿命更长。

4. 贴片标准化封装，符合环保要求

全系无铅无卤，满足RoHS环保标准；封装体积小巧，节省PCB布板空间，适配自动化生产线，兼顾性能、成本与量产效率

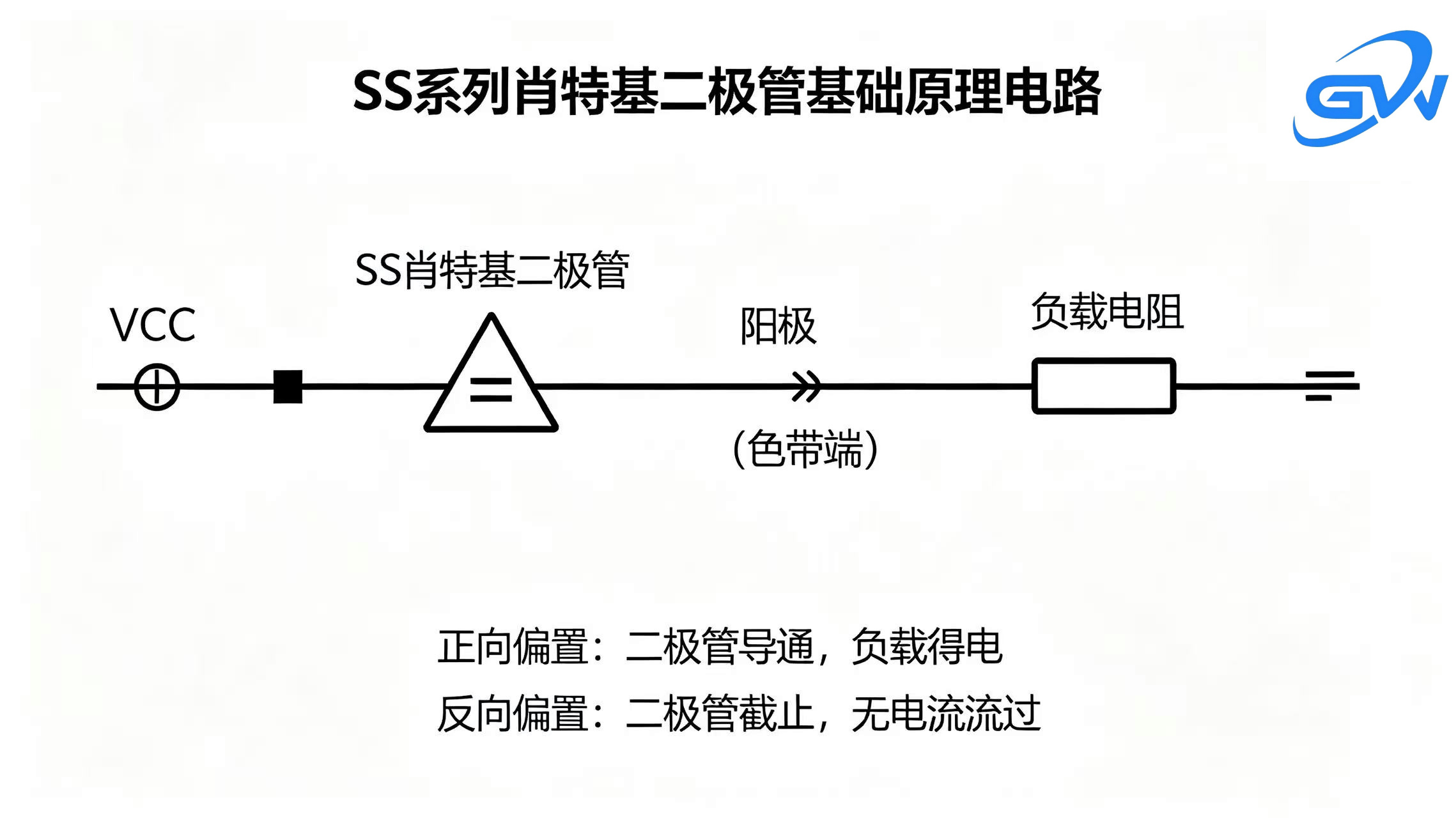

三、核心工作原理

传统二极管依靠PN结载流子扩散实现导通；SS肖特基二极管依靠金属与半导体接触面形成的肖特基势垒工作。

• 正向偏置：阳极接电源正极，势垒降低，载流子快速流动，二极管低阻导通，负载通电；

• 反向偏置：阴极接电源正极，势垒升高，回路近乎断开，阻断电流，实现单向导电。

核心亮点：没有电荷存储效应，高频反复开关时损耗极低，这也是肖特基二极管适配高频电源的根本原因。

四、三大经典应用电路原理图

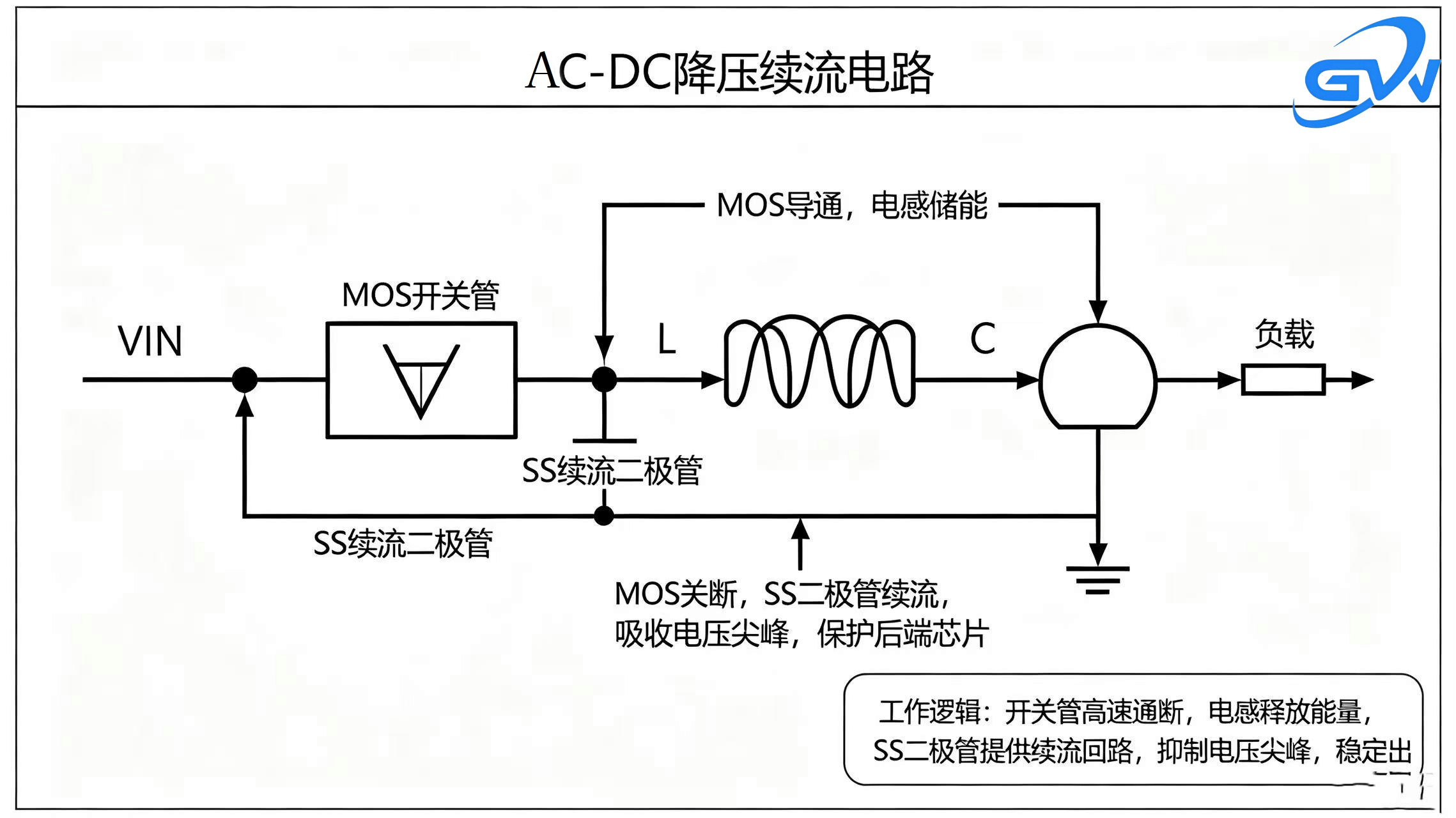

1. AC-DC降压电源续流电路（最常用场景）

在降压开关电源里，MOS管高速通断，电感断电瞬间会产生反向高压感应电动势，容易击穿芯片。

SS二极管并联在开关回路，MOS管关闭瞬间快速导通续流，释放电感残余能量，钳位电压尖峰，稳定输出电压，保护后级元器件。

推荐型号：SS34、SS54

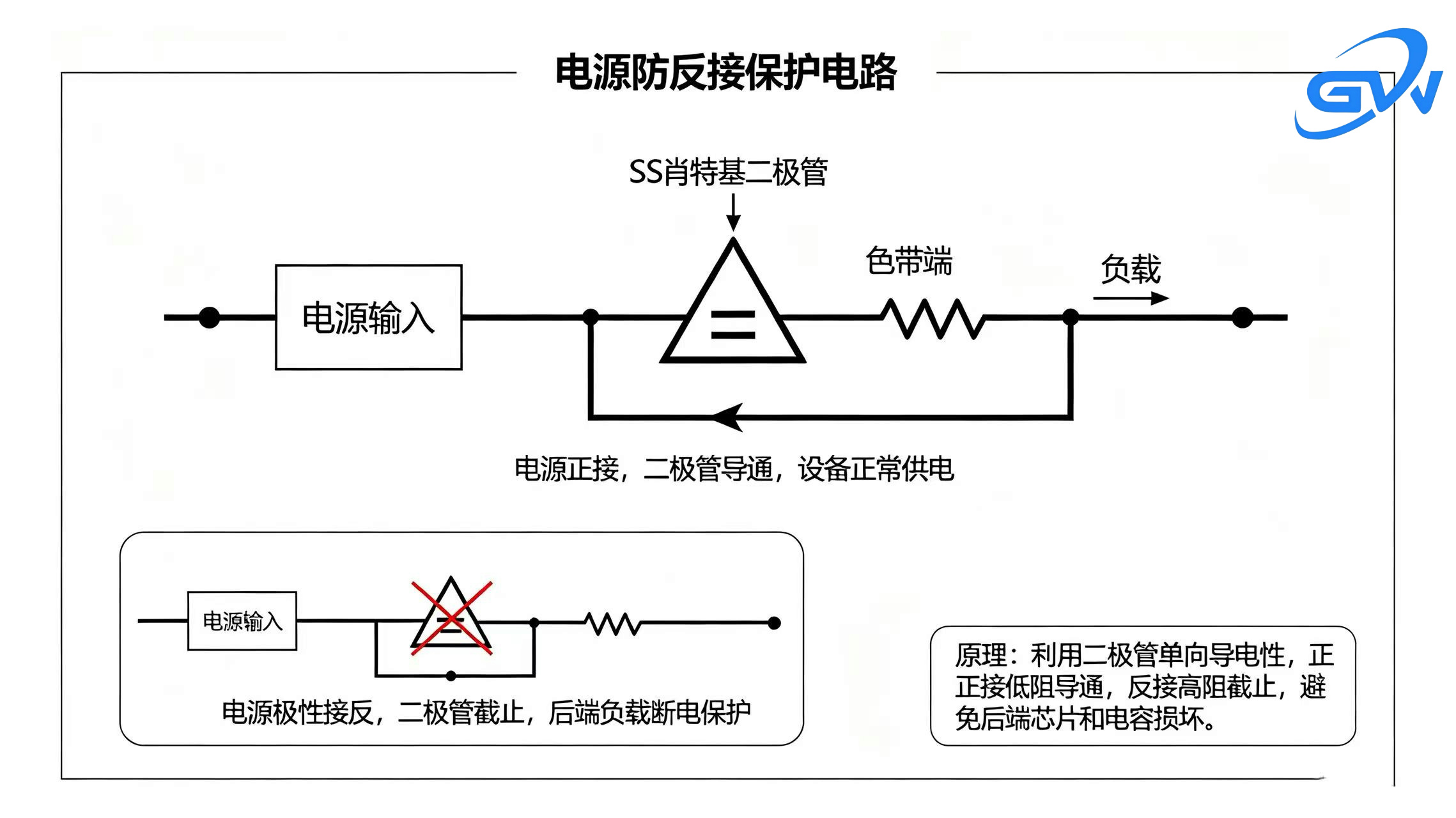

2. 电源输入端防反接保护电路

二极管串联在电源输入端口：

• 电源接线正确：二极管正向导通，设备正常工作；

• 电源正负接反：二极管反向截止，后端电路断电，避免芯片、电容烧毁，低成本实现整机防反接保护。

推荐型号：SS14、SS24

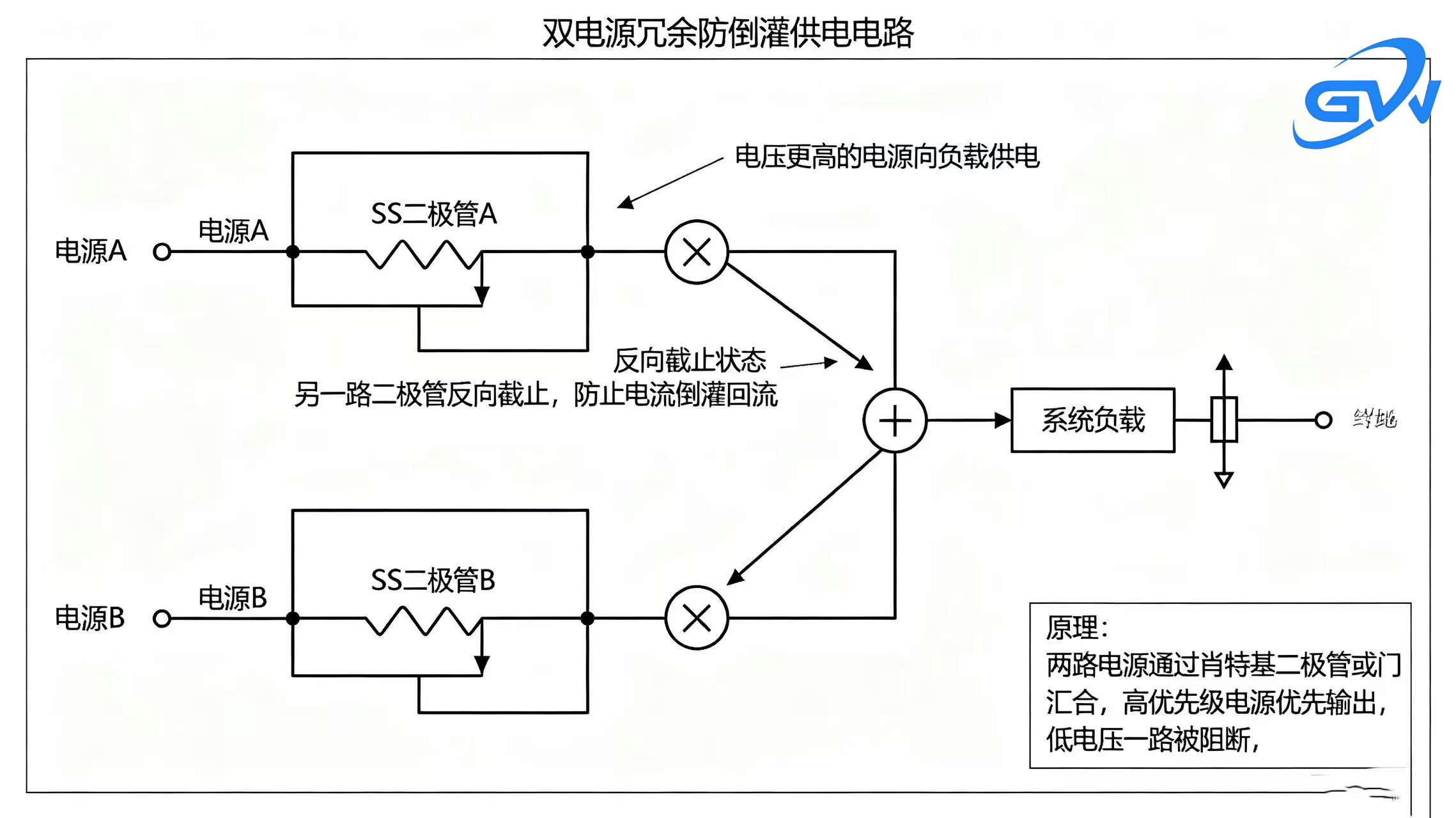

3. 双电源冗余供电、防电流倒灌电路

工控、安防、车载设备常用冗余供电方案。两路电源分别串联SS二极管，依靠单向导电特性：电压更高的电源自动向负载供电，电压偏低一路的二极管自动截止隔离。

优势：两路电源无缝切换，设备持续工作；同时隔离两路电源，防止电流互相倒灌干扰，提升设备运行可靠性。

五、应用领域

SS系列肖特基二极管凭借优异性能，广泛应用在各类低压电子产品：

1. 消费电子：充电宝、蓝牙耳机、智能手环、充电器、数码主板的整流与续流；

2. 智能家居：智能照明、智能插座、小家电控制板电源保护；

3. 工控通讯：传感器模块、工业控制板，高频整流、信号隔离；

4. 车载电子：车载充电器、车内低压设备防反接保护；

5. 小型新能源：微型储能电源、小型光伏板低压续流稳压。

六、快速选型参考

• 微型弱电、1A以内小电流设备→ SS14

• 小家电、LED灯具、常规模块电源→ SS34（行业爆款）

• 大功率电源、车载、储能、工业供电→ SS54

结语

SS系列贴片肖特基二极管，是电子设备中低调但至关重要的“电路守护者”。超低导通损耗、优异高频特性、稳定可靠的品质，完美解决低压电路发热、转换效率低、易损坏等痛点，是低压整流、续流、防反接、防倒灌场景的优选器件，在消费电子、工控、车载、新能源等行业大量使用。
