在每一台开关电源、每一个手机充电器、每一台电视的主板上，都有一个不起眼却至关重要的器件——整流桥。它是交流世界通往直流世界的第一道闸门，负责把电网中跌宕起伏的交流电，"翻译"成电路能读懂的直流电。

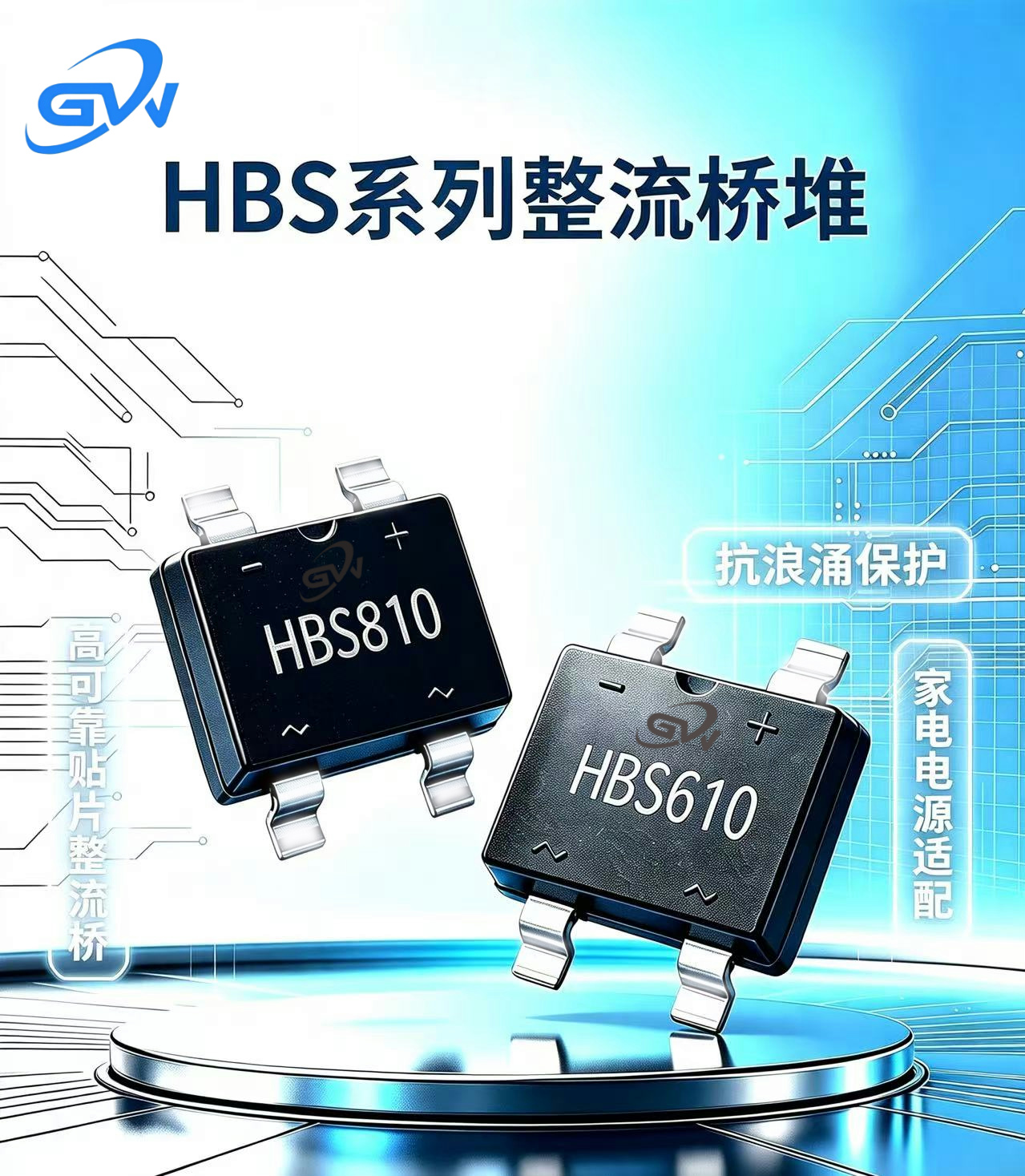

而HBS系列贴片整流桥堆，正是这个"翻译官"中的优等生。

一、为什么是HBS？——从插件到贴片的进化

过去，整流桥都是大块头的插件器件，像KBP、KBL系列，装在电路板上占掉一大块面积。但随着电子产品越做越薄、越做越小——充电器要做到口袋大小，电视要做到挂墙厚度，电源板要塞进更小的外壳——插件桥堆已经跟不上时代了。

HBS系列的出现，正是为了解决这个矛盾：用贴片封装的体积，做到插件级的电流能力。

一个HBS封装只有指甲盖大小，却能承载4A、6A甚至8A的整流电流，反向耐压最高做到1000V。这意味着工程师可以在更小的PCB面积上，完成同样的AC-DC整流任务——这就是贴片桥堆的核心价值。

二、热门型号速览

型号命名规则：HBS后面的第一位数字代表电流等级（4=4A，6=6A，8=8A），后两位数字代表反向耐压（02=200V，04=400V，06=600V，08=800V，10=1000V）。例如HBS810 = 8A / 1000V，是系列中耐压最高、电流最大的旗舰型号。<br/>此外还有RHBS快恢复系列（如RHBS610、RHBS810），反向恢复时间trr仅500ns，适合高频整流场景。

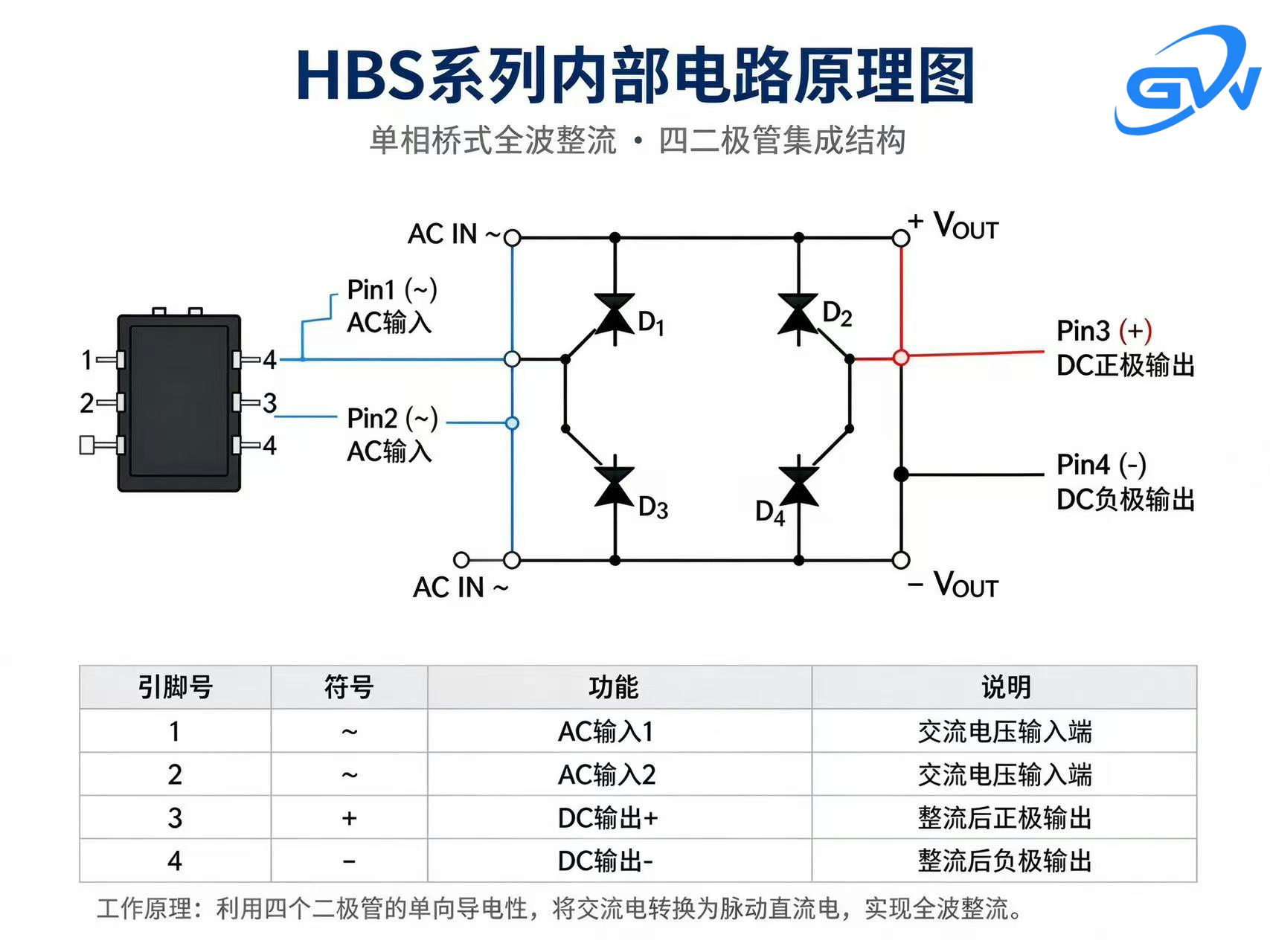

三、内部结构：四颗二极管的"菱形阵法"

一颗小小的HBS桥堆里，其实集成了四颗独立的整流二极管。它们按照经典的桥式整流拓扑连接，形成一个完美的"能量转换矩阵"：

工作原理：

• 当交流电处于正半周时，其中两颗二极管导通，电流沿一条路径流过负载

• 当交流电处于负半周时，另外两颗二极管导通，电流沿同方向流过负载

• 无论交流电压如何翻转，输出端的电流方向始终一致——这就是"全波整流"的魔力

引脚定义（4引脚HBS封装）：

四、核心优势：为什么工程师都爱用HBS？

1. 玻璃钝化芯片（GPP）——耐高温的"硬核心脏"

HBS系列采用玻璃钝化工艺的整流芯片，结温最高可达150℃。这意味着即使在密闭的适配器外壳里、在发烫的电源板上，它依然能稳定工作，不会因为温度升高而出现性能衰减。

2. 高浪涌电流——扛得住开机瞬间的"暴击"

电器开机瞬间，滤波电容相当于短路，会产生远超额定值的浪涌电流。HBS610能扛住170A的单次浪涌，HBS810更是达到200A——相当于在一瞬间承受20~25倍的额定电流冲击而不损坏。

3. 低正向压降——省电就是省钱

HBS系列的正向压降控制在1.0V以内，意味着每一路整流的损耗都被压到最低。对于高效率要求的开关电源来说，这零点几伏的压降差异，直接关系到整机的能效等级。

4. 贴片封装——自动化生产的好帮手

HBS是标准SMT贴片封装，兼容全自动贴片机。相比插件桥堆需要人工插件、波峰焊，贴片工艺可以大幅提升生产效率、降低人工成本——这对量产型产品来说，是真金白银的节约。

一、典型应用：从充电器到电视，无处不在

HBS系列的应用场景极其广泛，凡是需要把交流电转成直流电的地方，几乎都能看到它的身影：

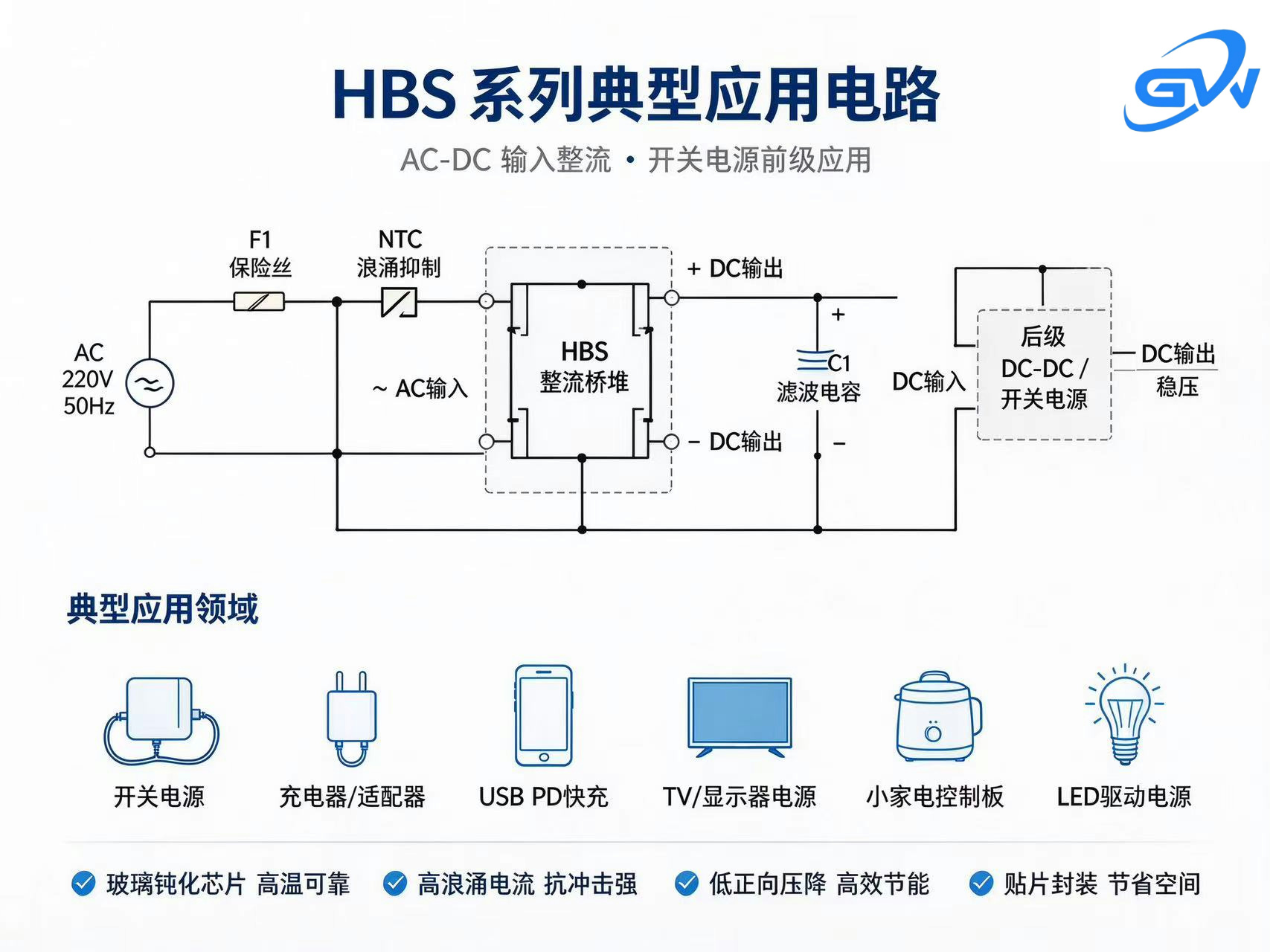

典型应用电路说明：

交流电从输入端进入，经过保险丝和NTC浪涌抑制后，送入HBS整流桥堆的两个交流输入端（Pin1、Pin2）。整流后的脉动直流电从Pin3（+）和Pin4（-）输出，经过滤波电容平滑后，送入后级DC-DC变换电路，最终输出稳定的直流电压给负载。

六大主战场：

• 开关电源 / 工业电源：前级AC-DC整流的主力器件

• 充电器 / 电源适配器：手机、笔记本充电器的首选

• USB PD快充：大功率快充方案的标配整流桥

• TV / 显示器电源：平板电视内置电源板的核心器件

• 小家电控制板：电饭煲、微波炉、豆浆机的电源入口

• LED驱动电源：LED照明灯具的整流前端

一颗HBS桥堆，看起来只是电路板上黑色的四脚小方块，但它背后是四个二极管协同工作的精密整流阵列，是整个电源系统的"能量入口"。

从4A到8A，从200V到1000V，HBS系列用小小的贴片封装，撑起了从充电器到电视的无数电源系统。这就是功率半导体的魅力——在最小的空间里，完成最硬核的能量转换。
