当你插上充电器按下开关，台灯亮起、手机开始充电——这一切背后，都有一颗指甲盖大小的元件在默默完成最关键的一步：把墙上插座里的交流电，变成电路板能用的直流电。它就是整流桥。而KBL系列，正是这道"能量闸门"里最经典、最常用的型号家族。

一、认识KBL系列：电源板上的"老朋友"

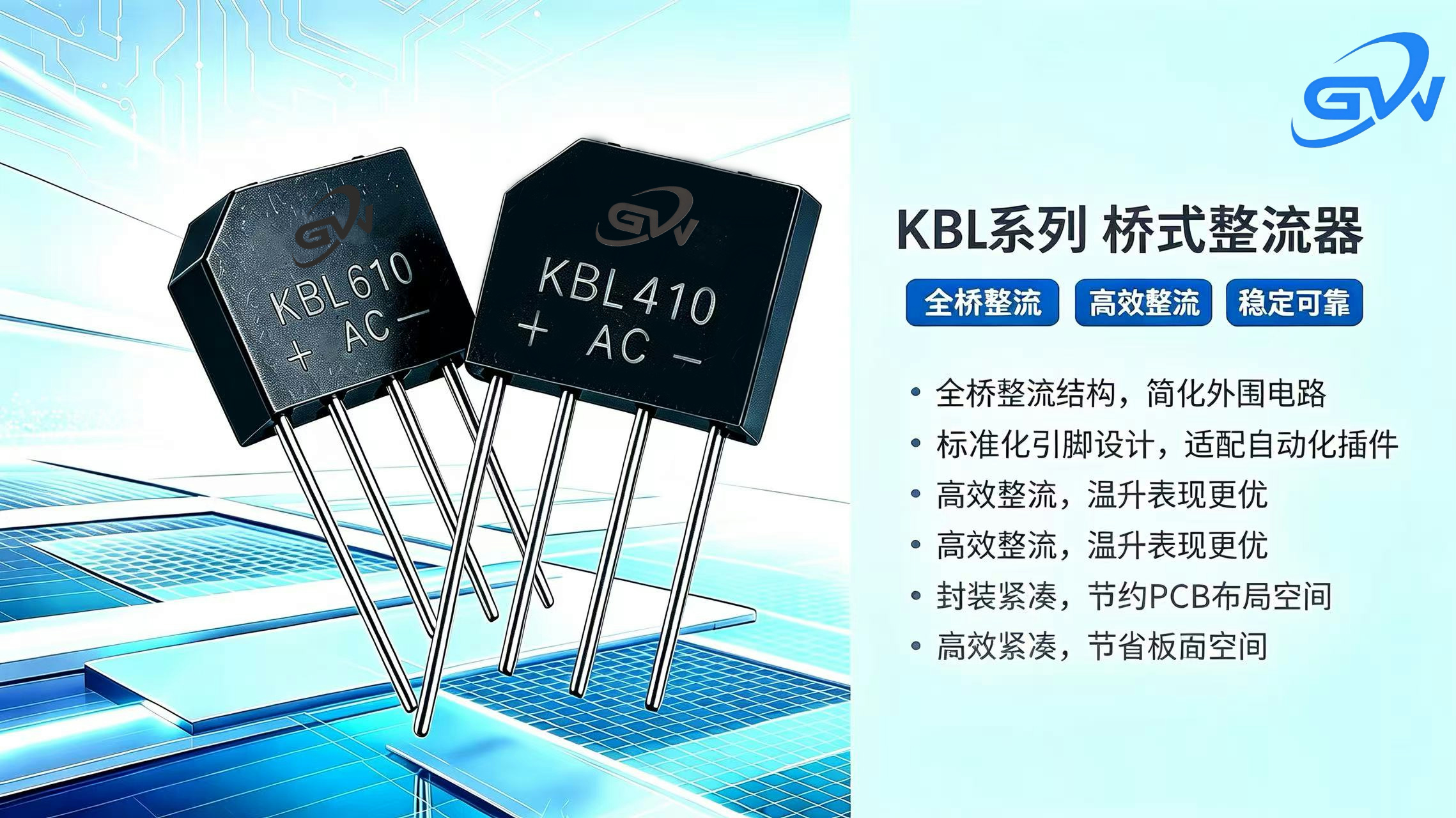

KBL系列是一款扁形直插封装的桥式整流器，业内俗称"桥堆"。它把四颗整流二极管集成在一个黑色环氧外壳里，四个引脚直接焊到PCB上，一颗器件就能完成单相交流电到直流电的全波整流转换。

为什么工程师们爱用它？因为用四颗独立二极管搭整流电路，要布四条线、焊八个点，稍有不慎就接反。而一颗KBL桥堆，四颗芯片封在一起，引脚定义固定，焊上去就能用——省空间、省工序、省出错概率。

该系列覆盖多款主流型号，包括KBL410（4A / 1000V）、KBL610（6A / 1000V）等，反向耐压统一达到1000V，选型灵活，从几十瓦的小电源到上百瓦的适配器，都能找到对应型号。

二、核心特点：为什么选KBL？

1. 一体化全桥结构，外围电路极简

四颗二极管集成封装，交流输入两个脚，直流输出正负两个脚，一颗器件完成全波整流，PCB布局只需画四条线，大幅缩短开发周期。

2. 抗浪涌能力强，上电不"怯场"

通电瞬间的冲击电流是电源器件的第一道考验。KBL系列内部芯片经过优化设计，能够承受额定条件下的浪涌冲击，保护后端电路不因上电浪涌而损坏。

3. 标准直插封装，焊接友好

扁形直插、标准引脚间距，既适合手工焊样板，也适配自动化插件生产线，打样到量产无缝衔接。

4. 低损耗、温升低

正向导通压降控制合理，满载工作时自发热小，长时间连续运行也能保持稳定温度，减少散热片的额外需求。

5. 1000V高耐压，宽场景适配

统一1000V反向耐压，可直接用于家用AC220V输入场合，无论是家电、开关电源还是LED驱动，都能安全胜任。

三、内部原理：四颗二极管的"接力赛"

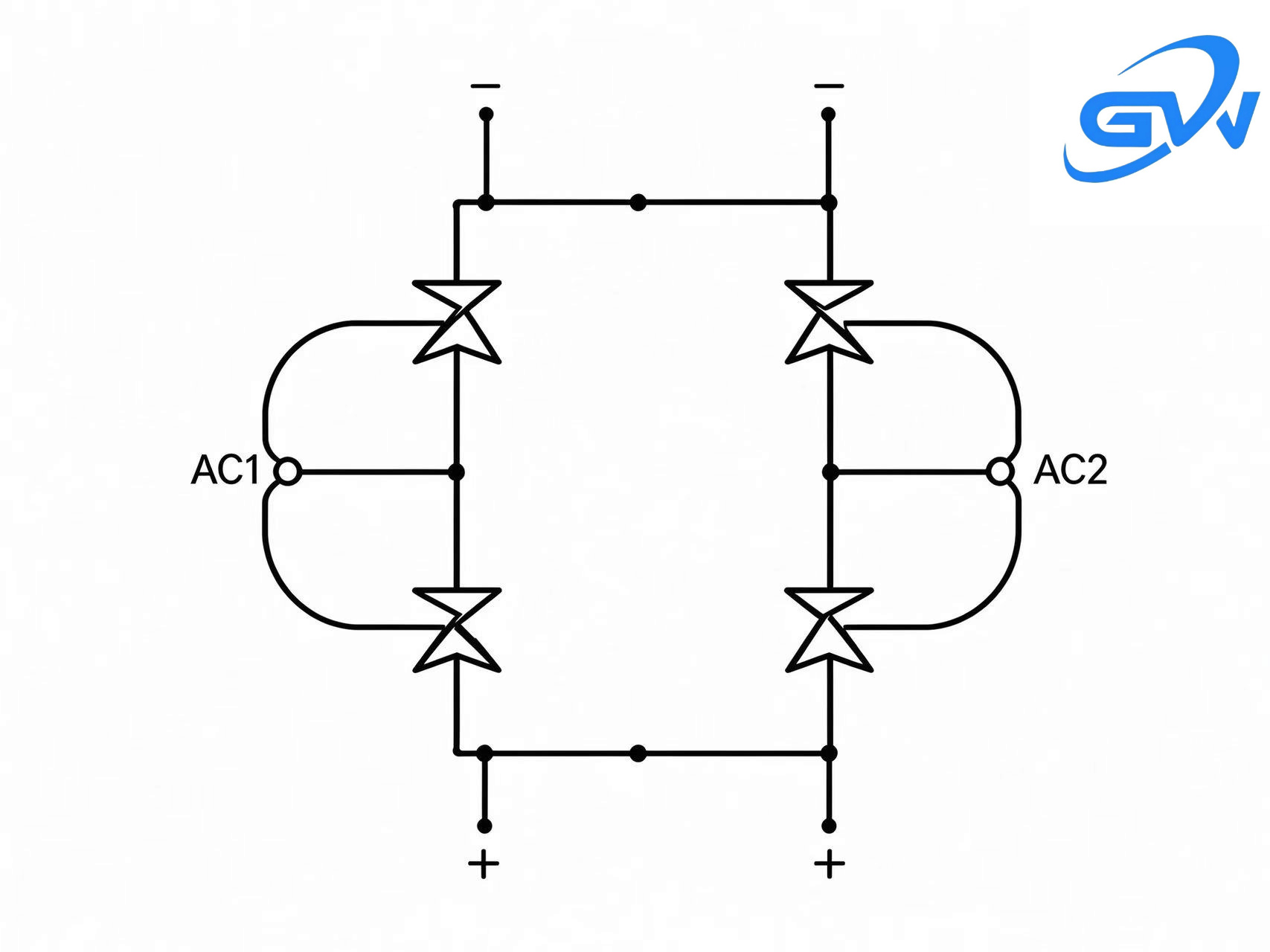

KBL整流桥的内部，是经典的单相桥式整流电路。四颗二极管围成一个"桥"字结构：

• 交流正半周时，两颗对角二极管导通，电流从"＋"端流出、从"－"端流回；

• 交流负半周时，另外两颗对角二极管导通，电流方向反过来——但经过桥堆的"翻转"，输出端电流方向依然不变。

正负半周都用上了，输出的脉动直流比半波整流平滑得多，这就是桥式整流效率高的原因。

四、典型应用：一颗芯片，守护各种电源场景

在实际电路中，KBL桥堆的位置通常在保险丝之后、滤波电容之前，是交流电进入直流系统的"第一站"：

• 家用电源适配器：给路由器、机顶盒、小电器供电

• 小型开关电源：AC-DC转换的整流级

• LED驱动电源：把市电变成LED能用的直流

• 家电电源板：电风扇、电饭煲、微波炉的辅助电源

• 工控与安防设备：门禁、摄像头、传感器的供电模块

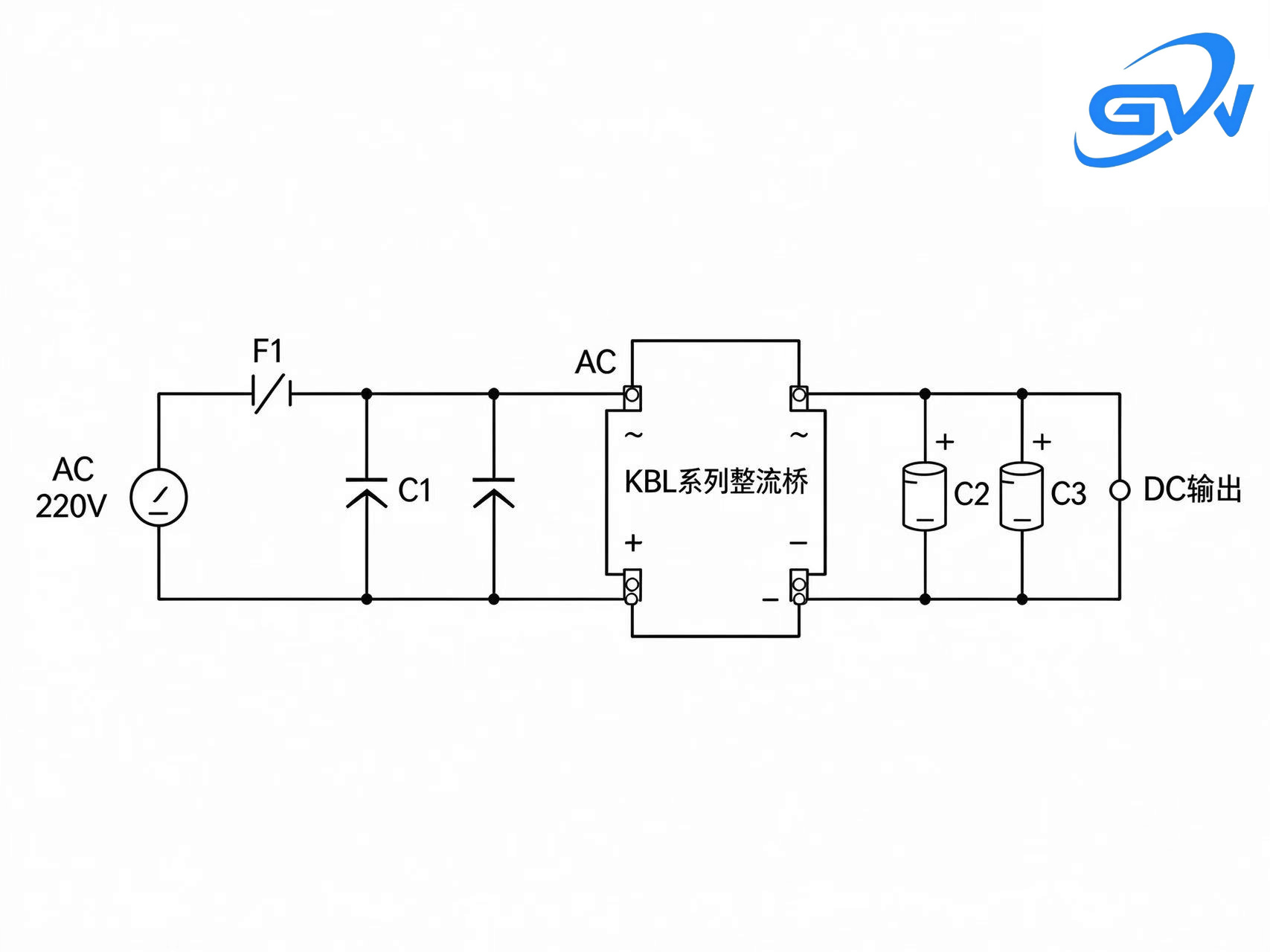

上图就是最典型的AC220V整流应用电路：交流电先经过保险丝F1和安规电容C1，进入KBL整流桥，再经过电解电容C2、C3滤波，输出平滑的直流电压给后级电路。整个整流环节，只需要一颗KBL就能搞定。

五、选型指南：怎么挑对型号？

选型原则：按设备最大工作电流留1.5~2倍余量，长时间满载的应用建议选大一档。同系列同封装、引脚定义一致，升级功率只需换芯片，PCB不用改。

六、总结

从家用充电器到工业控制电源，KBL系列整流桥凭借一体化封装、高耐压、低损耗、品控稳定的特点，成为电源工程师案头最常见的整流方案之一。它不追求花哨，只做一件事——稳稳地把交流电变成直流电，守护每一台设备的"能量入口"。

选对一颗桥堆，电源就成功了一半。
