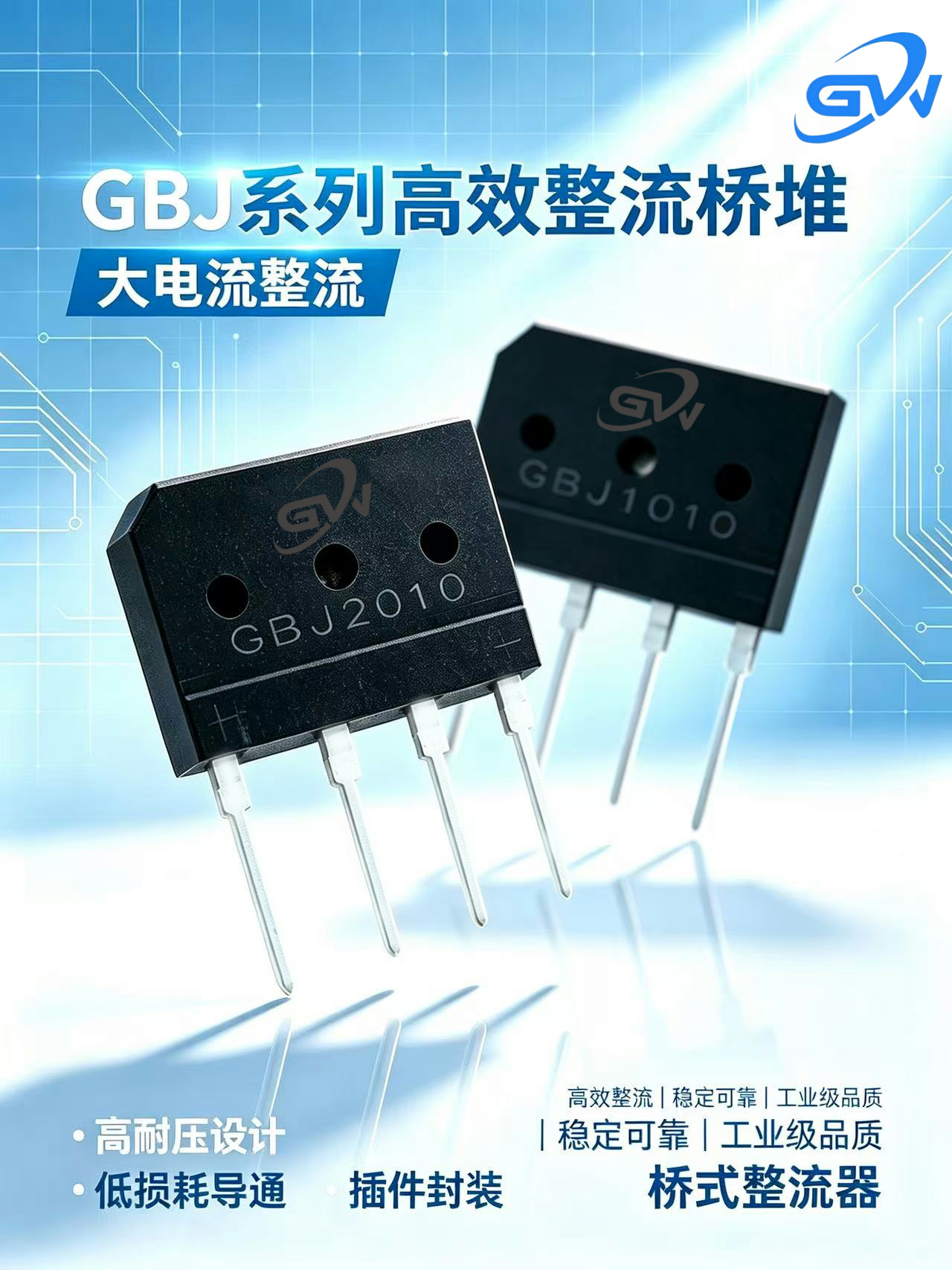

你拆开任何一台开关电源、空调外机板或者LED驱动电源，第一眼看到的往往不是CPU，也不是电容，而是一颗黑色的、四四方方的、顶着四个银色引脚的元件——整流桥堆。它站在整个电路的最前线，直接和220V交流电打交道，把忽正忽负的交流"掰"成方向恒定的直流。GBJ系列，就是这个岗位上出镜率最高的"老兵"。

一、为什么是GBJ？

GBJ不是某一颗管子，而是一整个"家族"——从8A到50A，从600V到1000V，六档电流、三档电压，几乎把所有常见的AC-DC整流需求全包了。你用在桌面充电器上是它，用在工业控制柜电源上是它，用在户外LED大屏驱动上还是它。选型的时候不用东拼西凑，一张型号表就能覆盖。

它最核心的工艺叫玻璃钝化（Glass Passivated）：在二极管芯片表面长一层玻璃保护层，像给芯片穿了件防弹衣。结果就是反向漏电流极低（典型只有几微安），高温下不飘，潮湿环境不崩，长期通电不衰减。

二、热门型号一览

比如 GBJ2510：25A电流、1000V耐压。GBJ1010：10A电流、1000V耐压。一眼就懂。

引脚定义也统一：从左到右依次是 DC+（正极输出）、AC~、AC~、DC-（负极输出），四个引脚定义全系列通用，换型号不用重新画板。

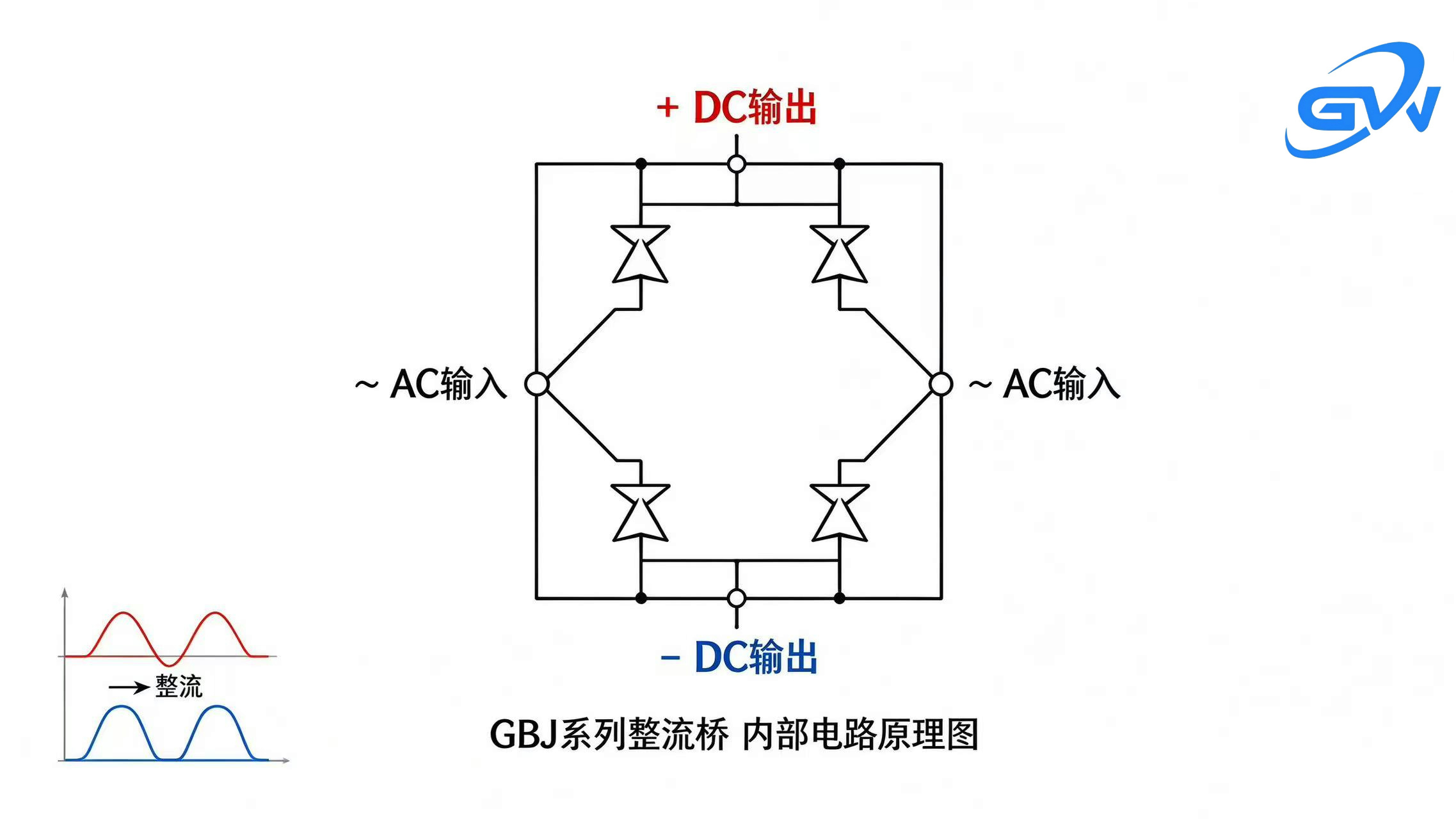

三、内部长什么样？四颗二极管的"接力赛"

GBJ外壳里面其实就是四颗二极管，排成一个标准的桥式结构。交流电从两个"~"脚进来，正半周走一组管子，负半周走另一组管子，不管哪边来，输出永远是同一个方向。

这就是全波整流。左边那张小波形图最直观：上面是上下振荡的正弦波，经过桥堆后变成了一连串同向的"馒头波"——方向统一了，但还带着波纹。

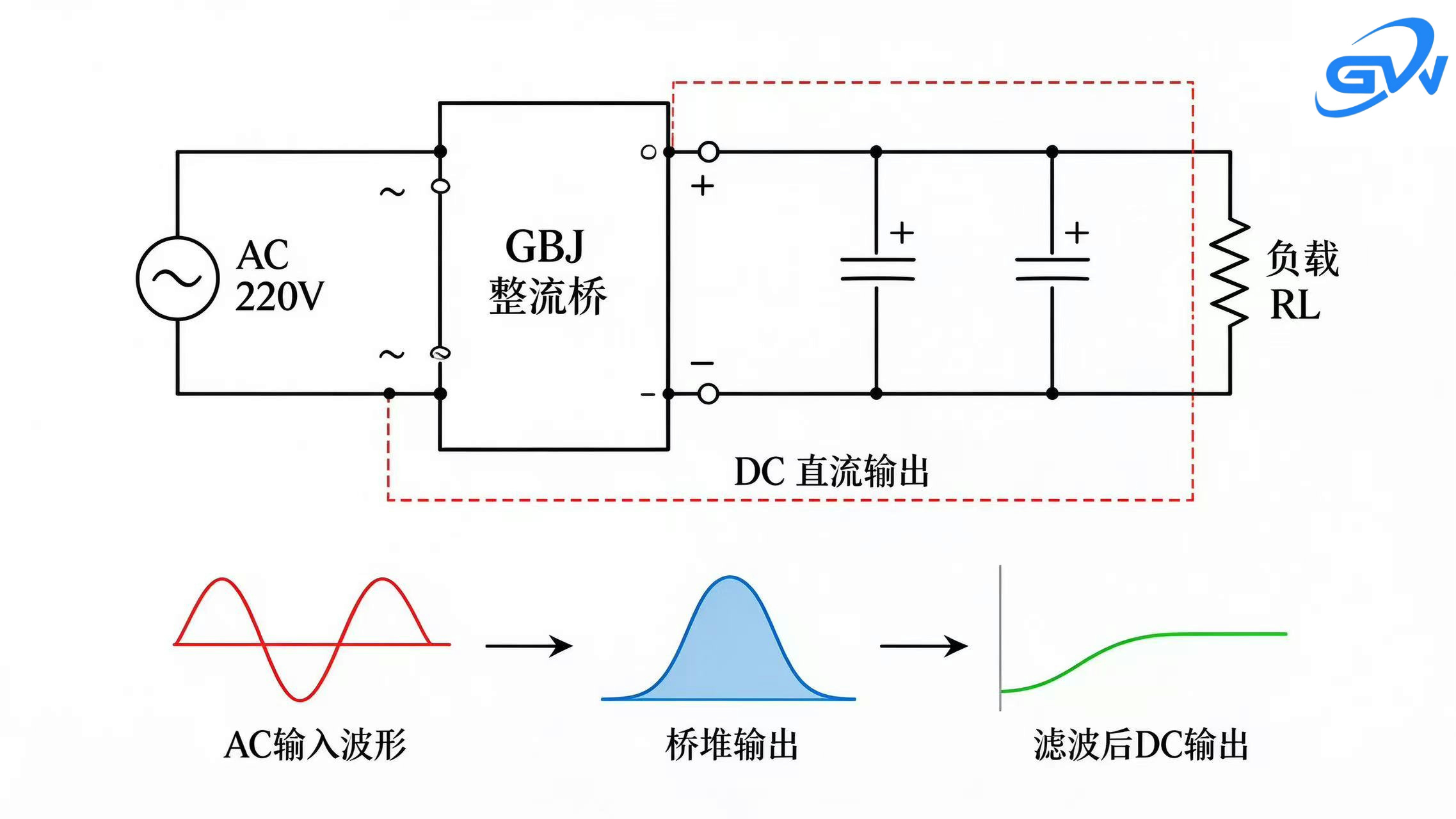

四、真实电路怎么接？一张图看懂

在实际产品里，桥堆后面一定会跟滤波电容。桥堆吐出来的馒头波还在一跳一跳的，并联上大容量电解电容之后，波纹被填平，输出就变成了平滑的直流电，后级芯片才能安心干活。

从左到右走一遍：

1. AC 220V 交流电进来；

2. 进 GBJ整流桥，变成脉动直流；

3. 两颗电解电容并联滤波，把波纹抹平；

4. 平滑的直流送到负载RL。

底部三个波形就是这条链路的"体检报告"：正弦波 → 馒头波 → 平滑直线。

五、工程师为什么认准它？

浪涌扛得住。 上电瞬间电容像短路一样猛冲电流，GBJ2510能扛350A的瞬时浪涌，普通管子可能一次开机就挂了，它没事。

散热有门道。 外壳顶部正中央有个圆孔，直接锁在铝散热器上就行。大电流档位靠散热片压温升，热阻低，长期满载不发烫。

安全不将就。 塑封料达到UL94 V-0阻燃等级，无卤环保、过RoHS。空调、电视、服务器这些对安规卡得死的产品，这是入场券。

温度不怕。 结温范围-65°C到+150°C，北方冬天的户外屏、夏天空调外机的滚烫机箱，都能稳得住。

六、它都用在哪？

• 开关电源、电源适配器、充电器

• 空调室外机、冰箱、洗衣机、电视电源板

• LED驱动电源、照明镇流器

• 工业自动化设备、服务器电源、EV充电桩辅助电源

• 打印机、复印机等办公设备

GBJ系列不是什么新潮器件，但它站在电源链路的最前端，替后级所有芯片挡住了交流电最粗暴的那一面。一颗黑色塑封块、四根引脚、几百安的浪涌承受力——不喧哗，但缺了它，整个电源都得停摆。这就是整流桥堆的价值。
