交流转直流的第一道防线 —— 从2A到8A，从50V到1000V

一、什么是KBJ系列整流桥？

KBJ系列是一套采用玻璃钝化芯片（Glass Passivated Die）制造的单相桥式整流器，专为把交流电（AC）转换为直流电（DC）而设计。从手机充电器到工业电源，几乎每一台需要"插电即用"的电子设备里，都有它的身影。

它的核心价值可以用四个关键词概括：

• 全波整流，效率翻倍：四个二极管组成桥式结构，正负半周都能利用，比半波整流效率高出一倍，输出纹波更小。

• 单芯片封装，节省空间：四只二极管集成在一个标准KBJ直插封装内，外围只需两只引脚，布线简单，PCB面积最小化。

• 玻璃钝化，稳定可靠：芯片表面采用玻璃钝化工艺，抗潮湿、抗温度循环能力强，长期工作不老化，适合工业级应用。

• 浪涌耐受，坚固耐冲击：具备高达150A以上的峰值浪涌电流承受能力，开机瞬间的电容充电冲击不会损坏器件。

二、内部电路原理图

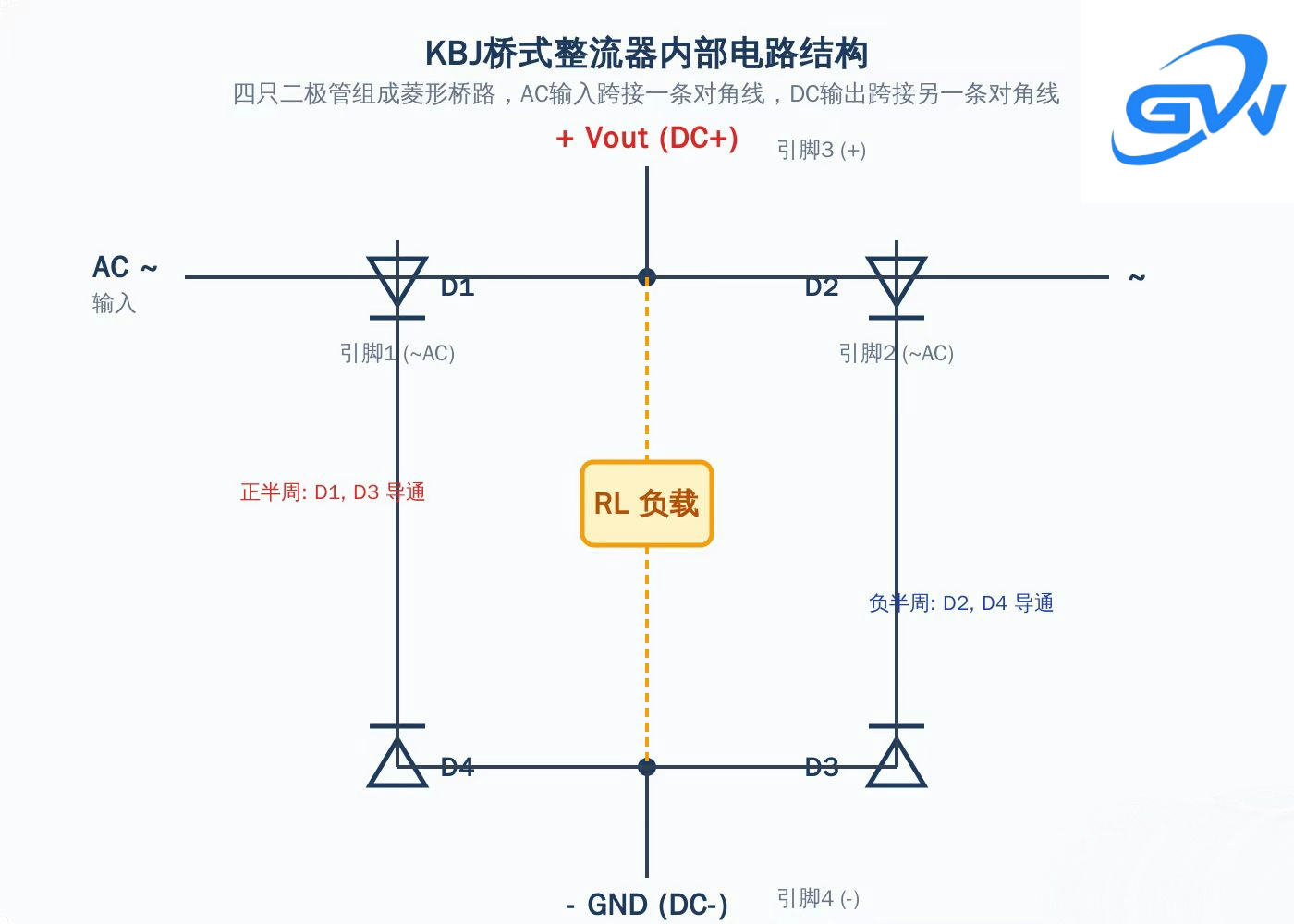

KBJ整流桥内部由四只整流二极管（D1~D4）按桥形连接而成。交流输入加在两个交流引脚（~、~）上，直流输出从正（+）、负（-）两端取出。

工作原理

• 正半周：D1和D3导通，电流路径为 AC+ → D1 → 负载RL → D3 → AC−

• 负半周：D2和D4导通，电流路径为 AC+ → D2 → 负载RL → D4 → AC−

无论电流方向如何翻转，流过负载的电流方向始终不变，从而实现全波整流。

三、典型应用电路原理图

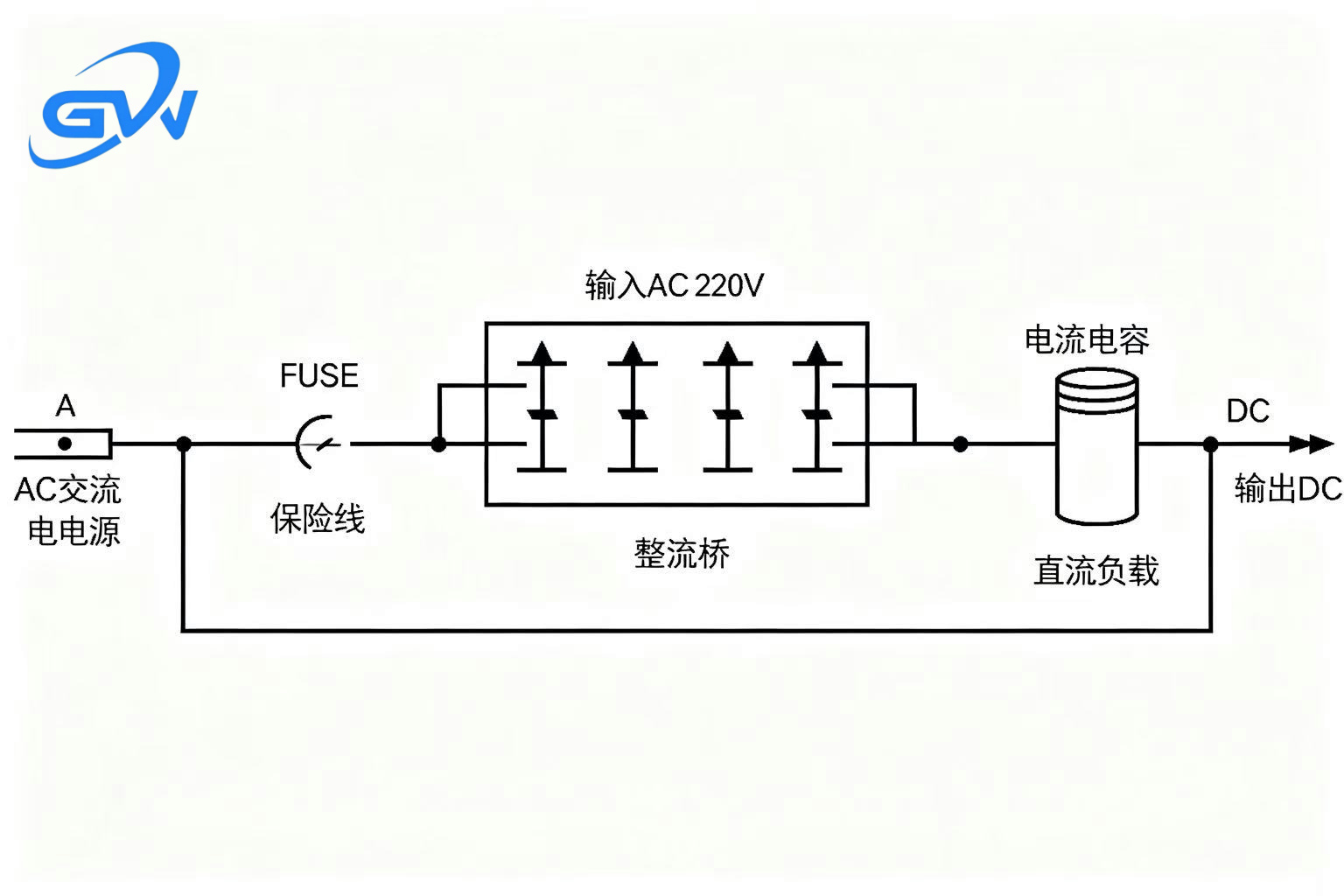

在实际电源系统中，KBJ整流桥通常与保险丝、EMI滤波电路、滤波电容和后级稳压电路配合使用，构成完整的"市电输入 → 直流输出"电源链路。

完整应用电路结构

220V AC → 保险丝F1 → EMI滤波 → KBJ整流桥 → 滤波电容C1 → DC-DC开关电源 → 负载

 (输入) (过流保护) (噪声抑制) (AC→DC) (纹波平滑) (稳压变换) (用电设备)

各部分作用说明

1. 保险丝 F1：后端短路时熔断，保护整流桥和上游线路，防止故障扩大。

2. EMI 滤波：抑制电网中的高频噪声和浪涌，同时防止开关电源噪声反向传导到电网。

3. KBJ 整流桥：核心AC-DC转换环节，把交流输入变成脉动直流。

4. 滤波电容 C1：整流后的脉动直流电经大容量电解电容平滑，得到接近纯净的直流高压。

5. 后级 DC-DC：开关电源或线性稳压模块把高压直流变换为设备需要的低压稳定电压。

四、为什么工程师都选KBJ？

KBJ系列之所以成为整流桥领域的"常青树"，靠的不只是便宜和好找，而是在可靠性、易用性和成本之间取得了极致平衡。

六大核心优势

1. 玻璃钝化芯片工艺

芯片表面用玻璃做钝化层，比传统硅胶钝化更耐高温、抗潮湿，-55°C ~ +150°C全温区稳定工作。

2. 低正向压降

VF典型值仅1.1V左右，大电流下功耗更低，发热小，散热设计压力随之减小。

3. 高浪涌电流耐受

8A系列IFSM高达150A，开机瞬间给滤波电容充电的冲击电流不会损坏器件，从容应对。

4. 标准直插封装

KBJ标准DIP封装，引脚兼容通用，PCB无需特殊设计，焊接方便，维修替换简单。

5. 系列覆盖全面

  4A / 6A / 8A三大电流档 × 50V~1000V七档耐压，从手机充电器到工业电源都能一站式选型。

6. 成本极具竞争力

国产供应链成熟，大批量供货稳定，价格远低于同参数分立二极管方案，BOM成本友好。

五、KBJ的无处不在

从你桌上的充电器到工厂里的变频器，KBJ系列整流桥默默守护着每一次"交流变直流"。

KBJ系列整流桥堆 —— 交流转直流 · 稳定可靠 · 工程师首选
