在每一个插上电源就能工作的设备里，都藏着一个不起眼却不可或缺的角色——桥式整流器。它站在交流电与直流电的交界线上，用四个二极管搭起一座"桥"，把来回震荡的交流电流梳理成方向一致的直流脉动，为后面的电路提供干净可用的能量。

而 ABS 系列，就是这座桥的贴片化、小型化、高可靠版本。

一、为什么选 ABS：四个核心硬实力

1. 玻璃钝化芯片，可靠性拉满

ABS 系列内部采用 GPP 玻璃钝化芯片，在芯片表面形成一层致密的玻璃保护层，有效隔绝水汽和杂质，反向漏电流极低，高温下性能稳定，使用寿命远超普通硅整流桥。

2. 超薄贴片封装，给电路板"瘦身"

封装厚度仅约 1.4mm，四脚扁平设计直接平贴 PCB 表面，相比传统直插桥堆（如 KBP、GBU 系列）节省 70% 以上的板上空间，是超薄电源、适配器、便携设备的理想之选。

3. 低正向压降，效率更高

在额定电流下正向压降仅 ≤1.1V，意味着整流过程中的自身功耗更小、发热更低，有助于提升整机电源效率，减少散热设计压力。

4. 宽温域 + 高浪涌耐受

工作温度覆盖 -55°C ~ +150°C（部分规格达 175°C），浪涌电流最高可达 60A（8.3ms 半正弦波），能从容应对开机瞬间的电容充电冲击，工业级环境也不在话下。

此外，全系列 RoHS 合规、无卤素，完美适配 SMT 自动化贴片产线。

二、内部原理：四个二极管搭起的"整流桥"

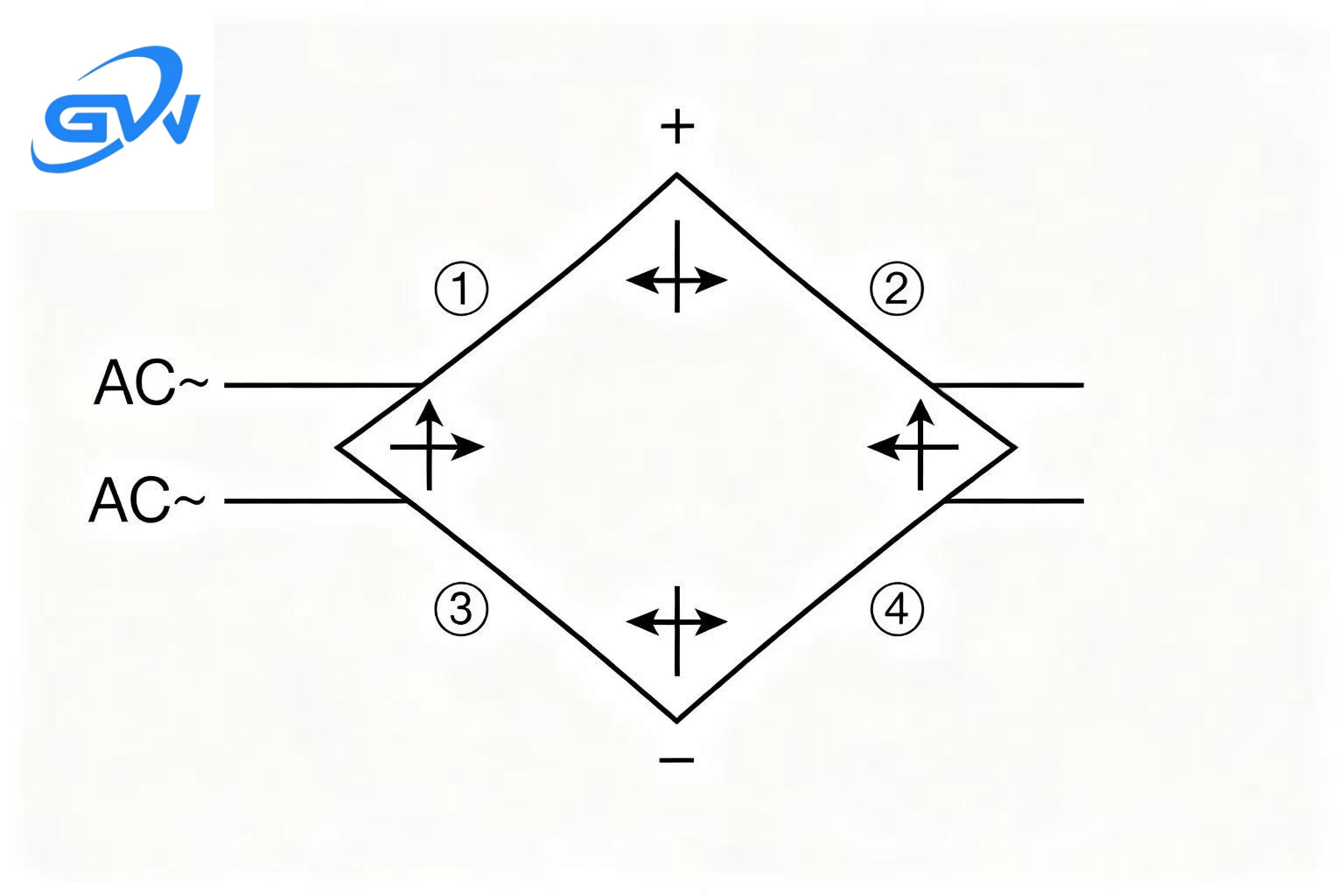

ABS 系列的内部结构并不复杂——四颗二极管按菱形桥式连接，这就是它名字的由来。

工作原理：

• 交流正半周时，电流从 AC 一端流入，经上方两颗二极管中的一条路径流向输出正极（+），再经负载回到输出负极（-），通过下方二极管回到 AC 另一端；

• 交流负半周时，另外两颗二极管导通，电流路径反转，但流过负载的方向始终不变；

• 于是，在输出端得到的就是方向不变、大小脉动的直流电压，后续只需一颗滤波电容就能把它"抹平"。

这就是全波桥式整流——四个二极管，把交流电的两个半周都利用起来，效率比半波整流高一倍

三、典型应用：一颗 ABS 如何接入你的电路

在实际电路中，ABS 桥堆通常位于 AC 输入之后、滤波电容之前，是整个电源链路的"第一站"。

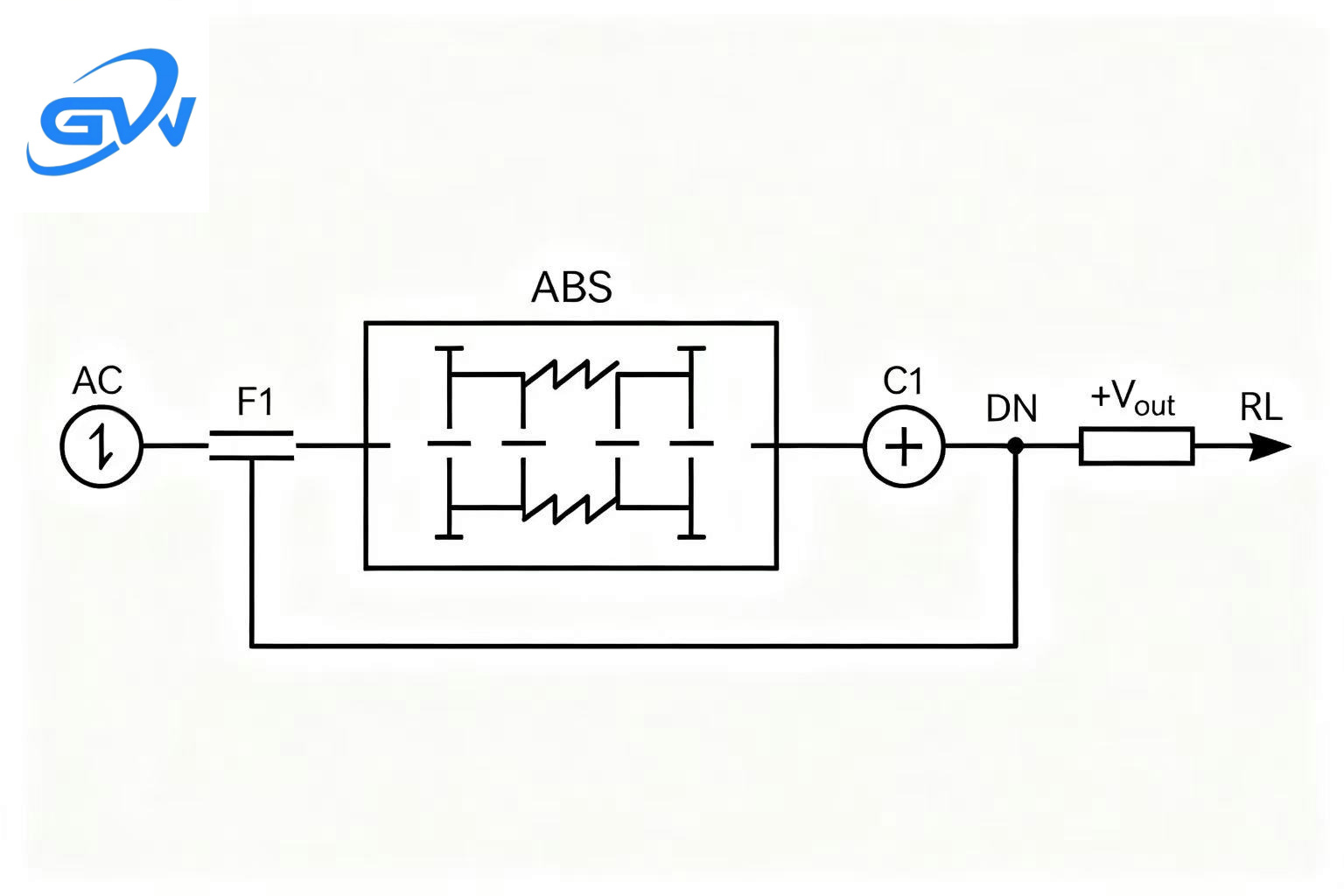

电路路径说明：

1. AC 交流输入 → 经过保险丝 F1（过流保护）；

2. 进入 ABS 桥式整流桥，交流电被转换为脉动直流；

3. 经过 C1 电解电容滤波，脉动电压被平滑为稳定的直流电压；

4. 输出 +Vout 供给后级负载 RL（可为 DC-DC 模块、LED 驱动、MCU 供电等）。

设计小贴士：容性负载下建议将额定电流 降额 20% 使用；滤波电容耐压应高于输出峰值电压（220V 交流整流后峰值约 311V，建议选用 400V 以上电容）

四、ABS系列应用在哪呢？

五、总结

ABS 系列贴片桥堆用一颗芯片的体积，完成了四个二极管的工作——玻璃钝化工艺保证长期可靠，超薄贴片封装拥抱小型化趋势，1A/2A 双电流档 × 100V~1000V 宽耐压覆盖，让它几乎成为小功率 AC-DC 电源的"标配整流方案"。

从你口袋里的充电器，到家里的 LED 灯，再到工厂里的工控模块——ABS 系列都在那个看不见的角落，安静而稳定地把每一股交流电，梳理成设备需要的直流电。

选整流桥，ABS 系列，小体积，大本事。
