每一台电子设备的背后，都有一个默默工作的"能量转换站"——整流桥。它把电网送来的交流电，稳稳地变成电路能用的直流电，是电源入口处最关键的器件之一。在众多整流桥封装中，KBP系列凭借小巧的扁桥外形、扎实的电气性能和极宽的型号覆盖，成为小家电、适配器、LED驱动、工业控制等领域的常客。

一、KBP系列是什么？

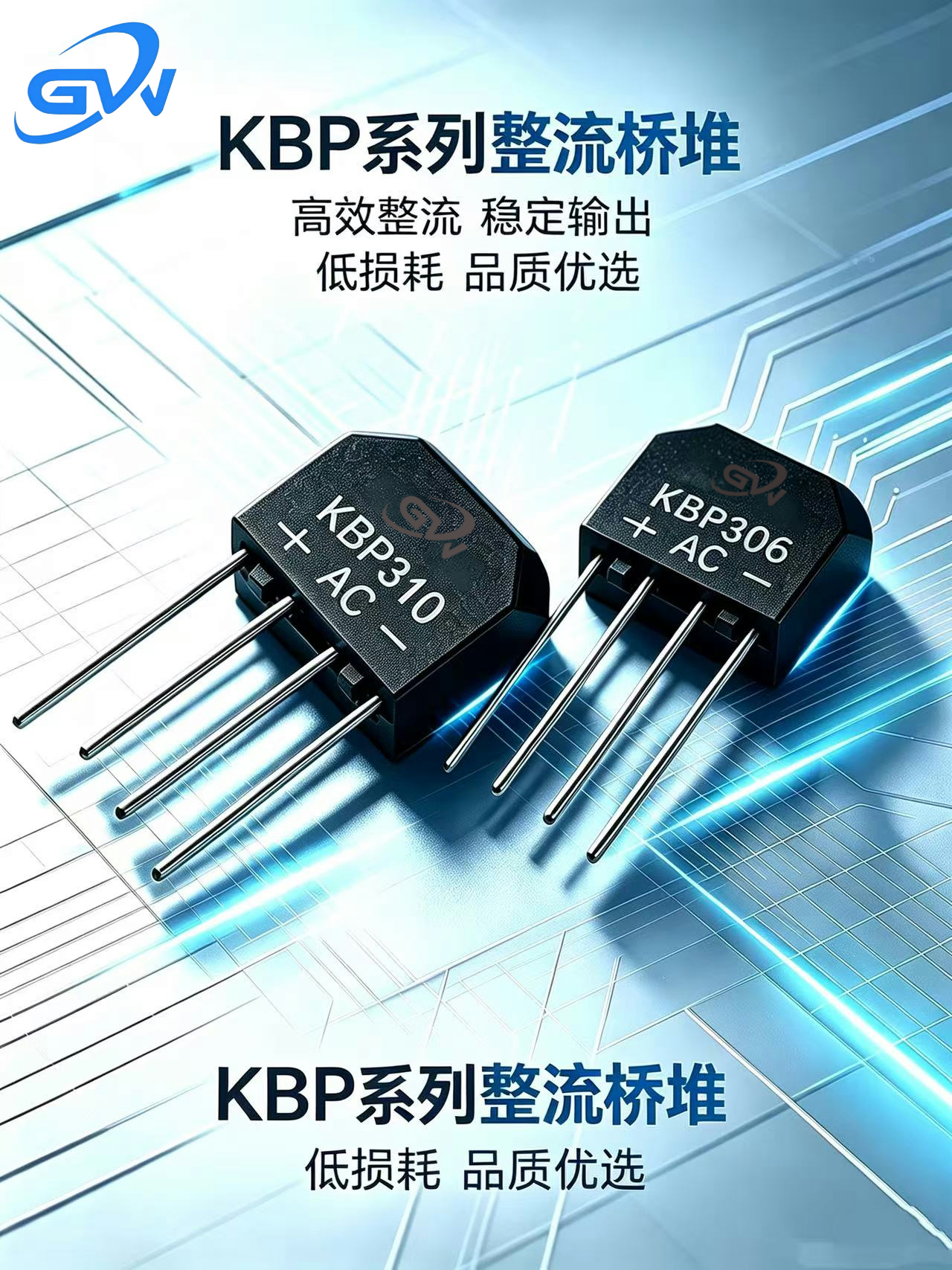

KBP系列是单相玻璃钝化桥式整流器（Single Phase Glass Passivated Bridge Rectifier），采用KBP封装——一种四引脚直插式扁桥封装。它内部集成了四颗整流二极管，按桥式拓扑连接，只需一颗器件就能完成交流到直流的全波整流，省去了分立二极管搭桥的繁琐。

这个系列最大的特点是型号覆盖极宽：从50V到1000V多个电压档位，几乎能覆盖中小功率电源的全部整流需求。无论是5V小电流的辅助电源，还是220V输入的主功率整流，都能找到对应的KBP型号。

二、全系列型号参数一览

KBP系列按电流分为三个子系列，每个子系列覆盖多个电压等级。下表整理了常用型号的核心参数，方便快速选型对比。

 三、KBP系列的四大核心优势

3.1 玻璃钝化芯片，可靠性更上一层

KBP系列内部采用GPP玻璃钝化芯片（Glass Passivated Planar）。这种工艺在芯片表面覆盖一层玻璃钝化层，能有效隔绝水汽和污染物，降低反向漏电流，提升高温稳定性和长期可靠性。相比传统酸洗芯片，GPP芯片在高温、高湿环境下的性能衰减更小，产品寿命更长。

3.2 低正向压降，效率更高发热更少

全系列正向压降典型值控制在1.1V左右，在同档位整流桥中表现优秀。更低的正向压降意味着整流过程中的导通损耗更小，电源整体效率更高，器件自身发热也更少。对于对效率和温升敏感的紧凑型电源设计，这一点尤为重要。

3.3 高浪涌电流能力，从容应对开机冲击

电源上电瞬间，滤波电容的充电会产生很大的冲击电流。KBP系列具备出色的浪涌电流承受能力：2A/3A系列可达60A，4A系列可达80A（8.3ms半正弦波）。这意味着在开机瞬间，KBP整流桥能稳稳扛住电容充电的冲击，不容易因瞬时过流而损坏。

3.4 薄型扁桥封装，节省PCB空间

KBP封装采用低剖面（Low Profile）扁桥设计，四引脚直插，本体扁平小巧，非常适合对空间有要求的PCB布局。相比圆形整流桥（如WOM封装），KBP扁桥在板上占用面积更小，高度更低，能轻松塞进适配器、LED驱动电源等紧凑型外壳中。

 四、引脚定义与电路原理

KBP系列为四引脚器件，引脚定义非常标准，拿到器件就能快速接线：

• 带缺口或"+"标记的一端：直流正极输出（+）

• 中间两只引脚：交流输入（AC ~），无极性区分，可任意接交流两端

• 另一端（"-"标记）：直流负极输出（-）

桥式整流电路原理图：四颗二极管组成桥式结构，将交流电转换为直流电

从电路原理图可以清晰看到，KBP内部四颗二极管按桥式拓扑连接。在交流电的正半周，电流经上方两颗二极管导通；负半周则经下方两颗二极管导通。无论交流输入极性如何变化，输出端始终保持上正下负的直流极性，这就是全波整流的核心原理。

相比半波整流只利用半个周期，桥式整流利用了交流的完整周期，输出电压纹波更小、平均值更高，是中小功率AC-DC电源中最主流的整流方案。

五、典型应用电路

在实际电路中，KBP整流桥通常不会单独工作，而是与保险丝、滤波电容等配合，组成完整的AC-DC前端整流滤波电路。

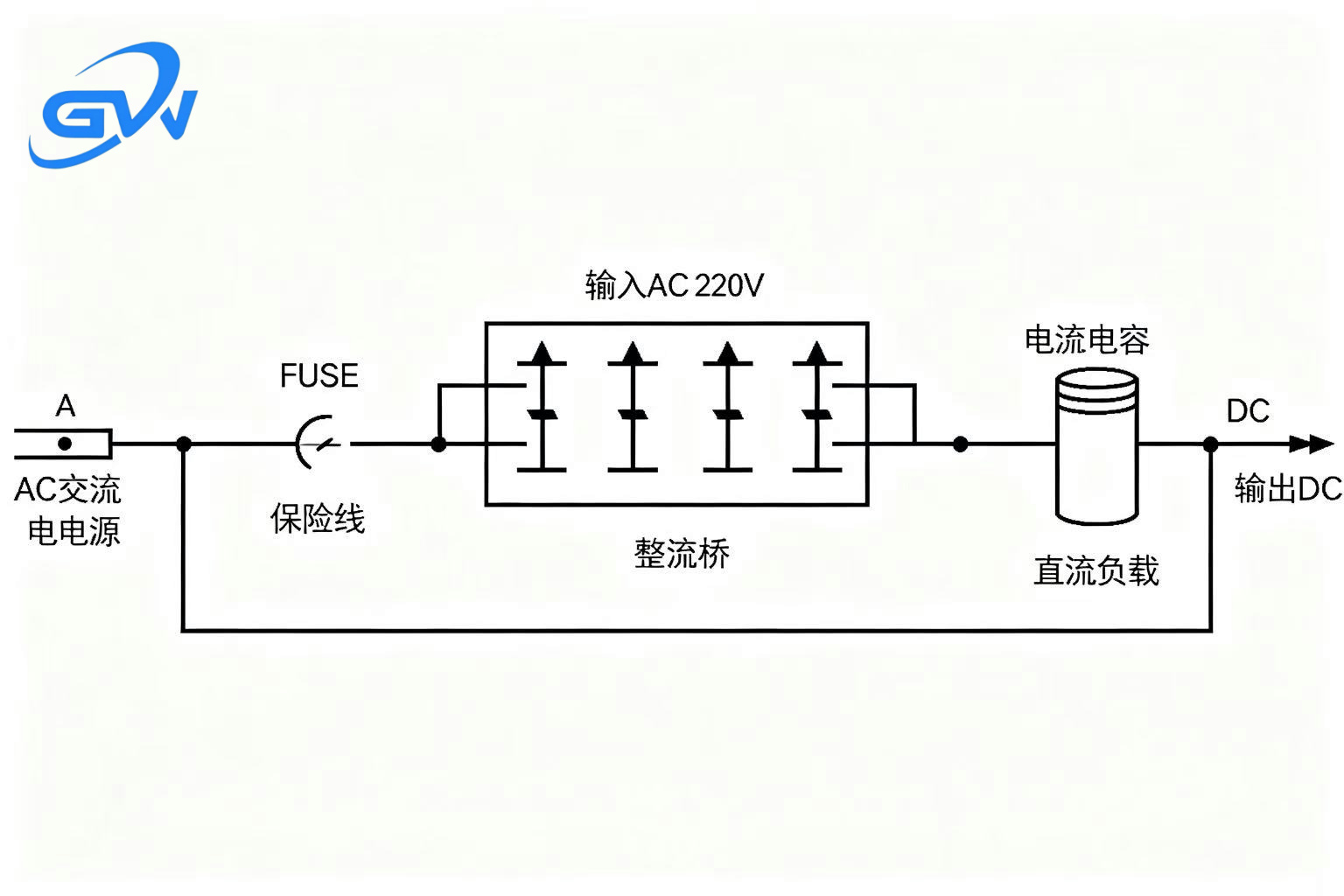

整流桥典型应用电路：AC输入→保险丝→整流桥→滤波电容→直流负载

典型应用流程如下：

1. AC交流输入：220V（或110V）交流电从电源接口进入

2. 保险丝FUSE：过流保护，后端短路时熔断，防止故障扩大

3. KBP整流桥：将交流电全波整流为脉动直流电

4. 滤波电解电容：滤除纹波，将脉动直流平滑为稳定的直流电压

5. 直流负载：后级DC-DC变换电路或直接供电的负载

六、 常见应用领域

七、总结

KBP系列整流桥堆用一颗小小的扁桥，解决了电源入口最核心的AC-DC转换问题。GPP玻璃钝化芯片保障长期可靠，1.1V低压降提升效率，60~80A高浪涌从容应对开机冲击，薄型扁桥封装节省宝贵的PCB空间。从2A到4A、从50V到1000V，全系列覆盖让工程师总能在KBP家族中找到最合适的那一颗。

无论是紧凑的适配器、高效的LED驱动，还是稳定的工业电源，KBP系列都是那个值得信赖的"能量转换站"。
