电源是电子设备的心脏，而整流桥，就是心脏里负责交直流转换的核心瓣膜。在消费电子、照明、小家电遍地小型化、高密度贴装的今天，传统直插桥堆早已难以满足紧凑PCB的设计需求。RHBS系列贴片整流桥堆，依托成熟的桥式整流架构，经过芯片与封装工艺优化而生，以轻薄HBS贴片形态，为小功率AC-DC电源方案提供高效、稳定、易量产的整流解决方案，是LED驱动、家电控制板、小型适配器的优选器件。

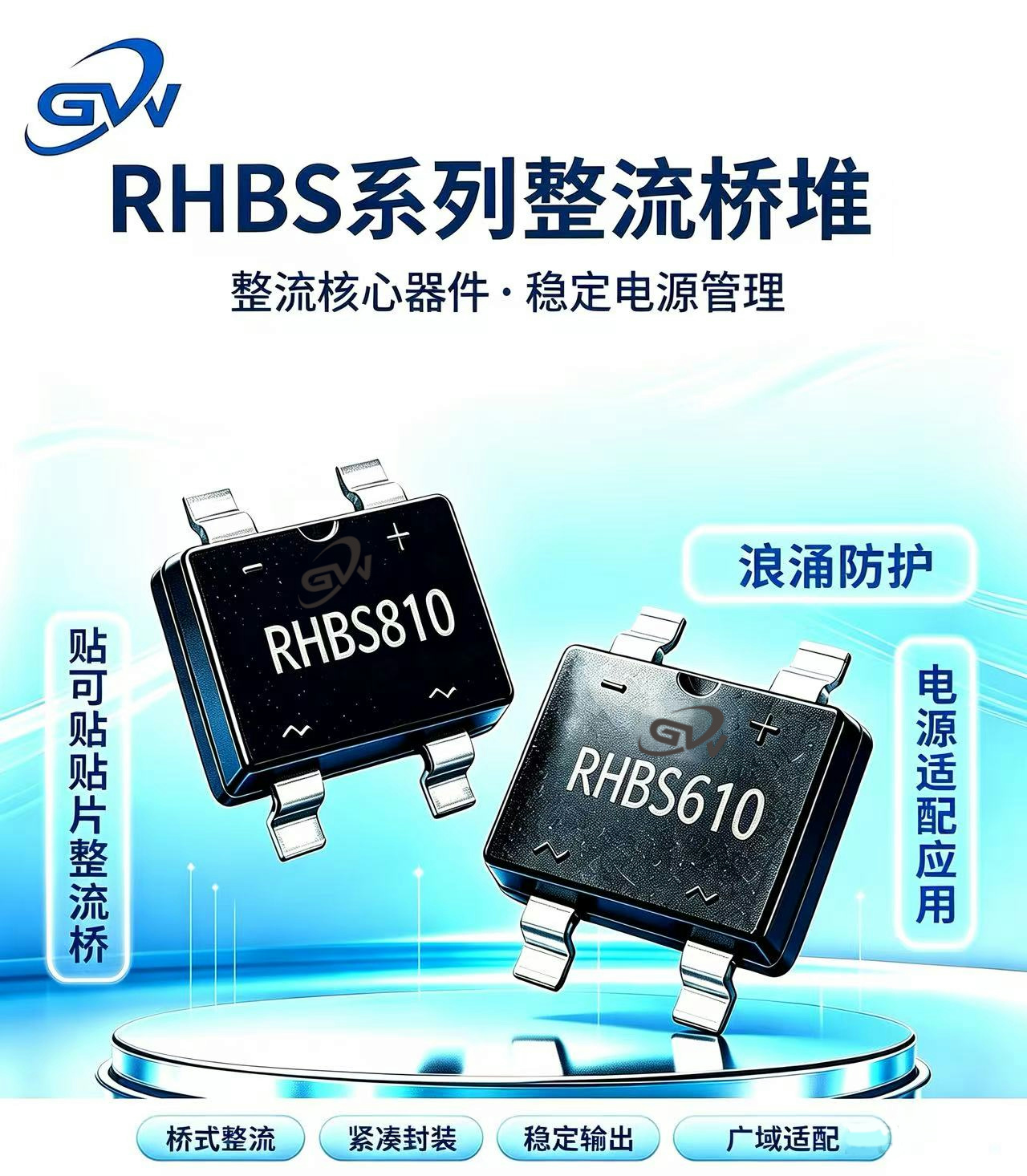

RHBS属于单相集成贴片桥式整流器，采用HBS标准贴片封装，四颗整流芯片集成在单颗塑封体内，省去工程师使用四颗分立二极管搭建整流电路的繁琐工序。统一标准化引脚布局，完美适配SMT自动化贴片机，适合大批量工业化生产，有效降低人工焊接不良率，简化整机BOM清单。

一、RHBS系列核心优势

1. 超薄贴片封装，节省PCB布局空间

扁平紧凑HBS贴片结构，相比传统直插桥堆体积大幅缩小，完美适配迷你驱动板、小型家电控制板这类空间受限方案，助力产品轻薄化设计。

2. 优异抗浪涌性能，上电更耐用

芯片工艺优化，拥有较强的浪涌电流耐受能力，可承受电源开机瞬间的冲击大电流，降低上电瞬间器件烧毁风险，适配电压波动较大的供电环境，提升整机使用寿命。

3. 低正向压降，温升更低、效率更高

选用高性能整流芯片，正向导通压降低，整流过程功率损耗小，长时间连续工作温升控制优秀，减轻后端散热设计压力，提升电源整体转换效率。

4. 高绝缘可靠性，适配多场景

塑封封装绝缘性能优良，耐湿热、抗震动，满足民用电子设备可靠性测试标准；规格覆盖多电流、电压档位，选型灵活，可直接替代同规格HBS系列贴片桥堆。

5. 集成全桥拓扑，外围电路简单

内部集成完整桥式整流回路，仅需2脚接入交流、2脚输出直流，外围仅搭配滤波元件即可完成AC转DC，电路设计门槛低。

二、工作原理简析

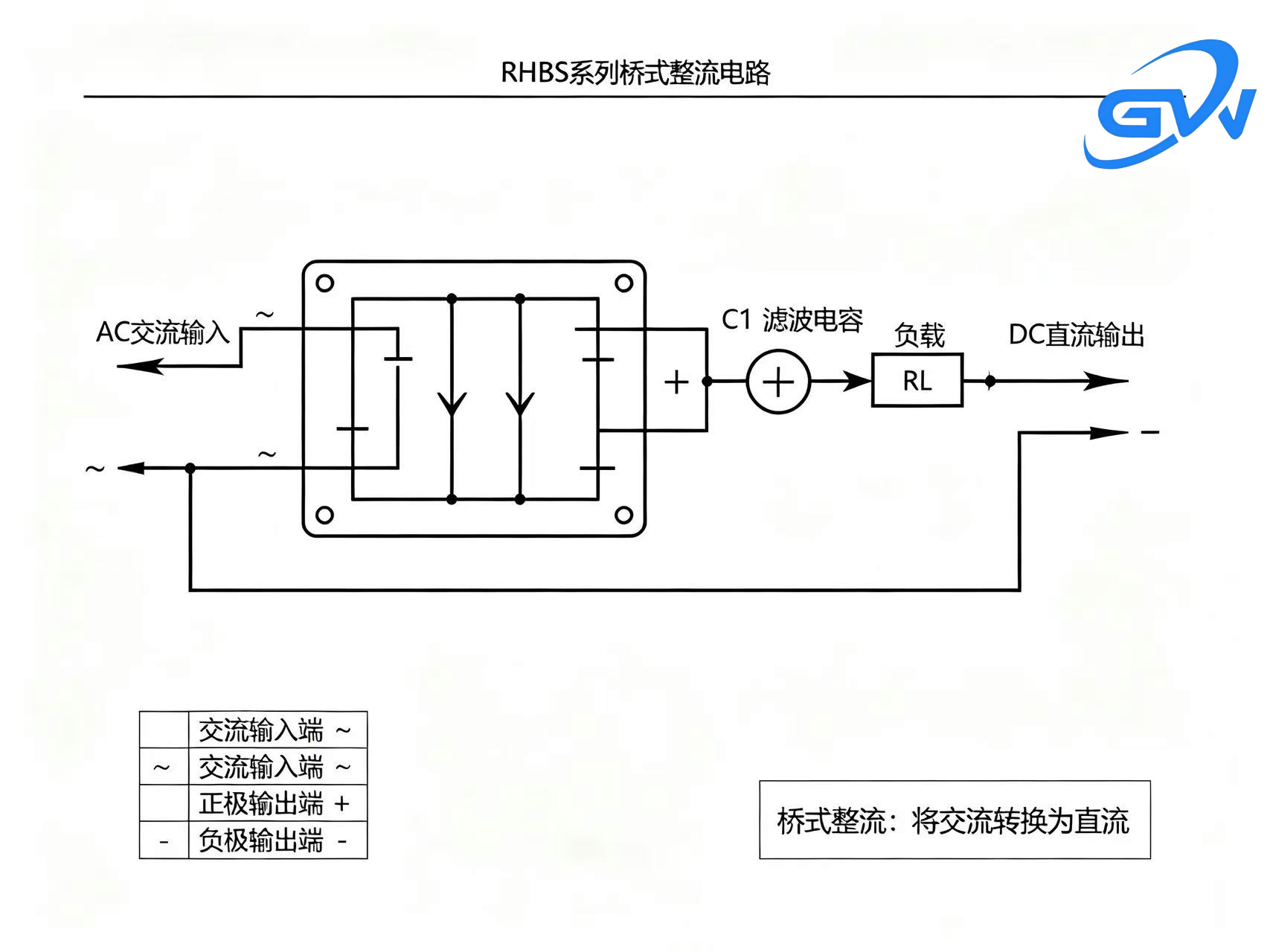

RHBS内部由四颗整流二极管组成标准全桥整流拓扑。交流电从两个“~”交流引脚输入，依靠二极管单向导电特性，在交流波形的正、负半周期，分别由两组二极管交替导通，将方向来回切换的交流电，转换成单方向脉动直流电；后端搭配电解电容滤波之后，就可以输出平稳的直流电压供给负载。

不管交流输入极性如何，输出端的正负极始终保持固定，这也是桥式整流最核心的特点。

三、主流应用场景

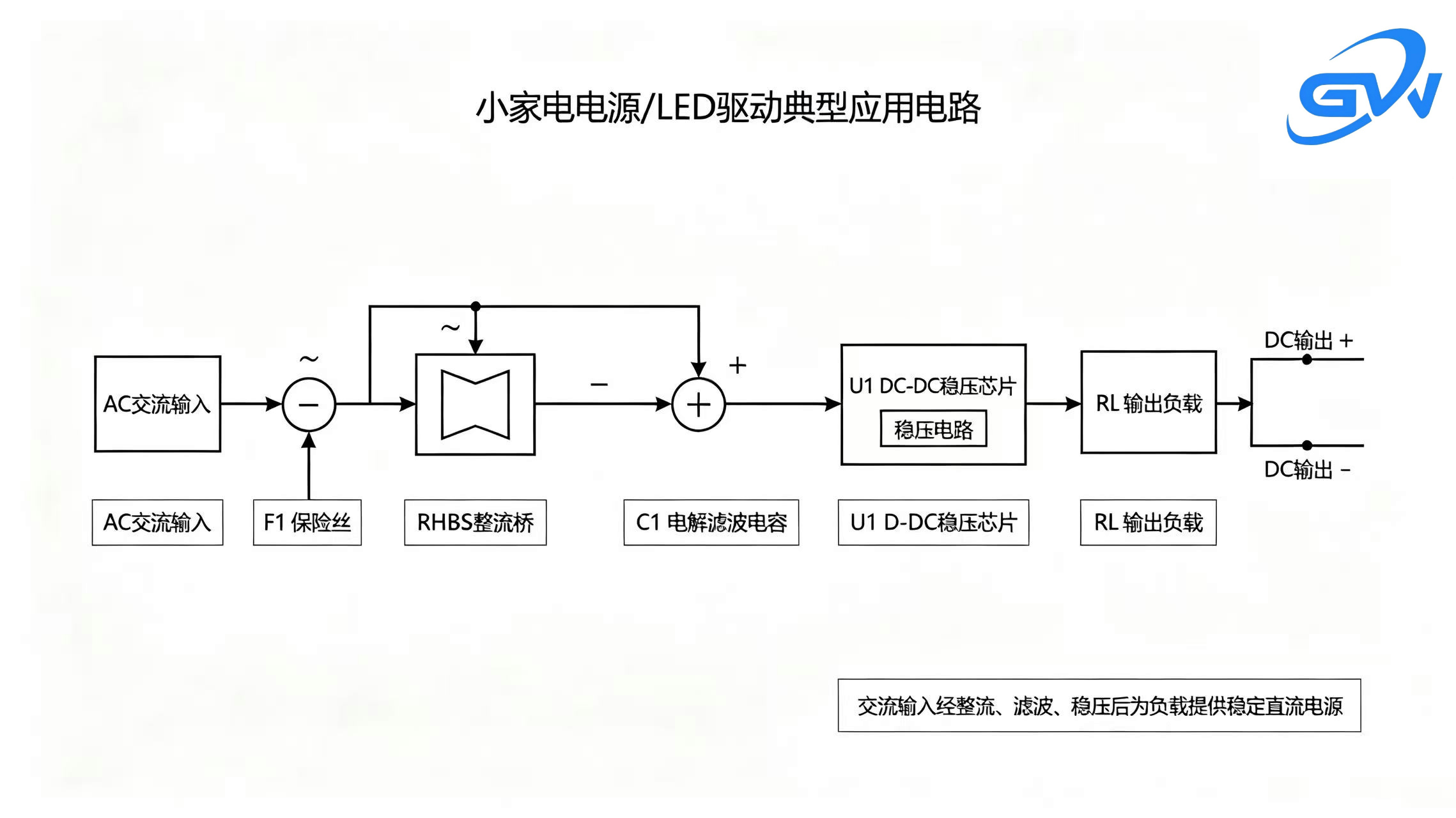

 LED照明驱动电源：面板灯、灯带、球泡灯内置驱动板整流

小家电控制板：加湿器、电饭煲、破壁机、空气炸锅等主板供电回路

 小型电源适配器、低压充电辅助电源

 安防设备、门禁模块、继电器供电板

小型工控模块、信号采集板卡AC-DC转换

四、选型小贴士

选型RHBS系列，重点关注两个核心参数：额定整流电流与反向峰值电压

1. 反向耐压规格，必须高于电路实际峰值电压，预留充足安全余量；

2. 器件额定电流大于电路长期持续工作电流，额外预留浪涌电流余量；

3. 量产SMT贴片项目优先选用RHBS贴片系列，对比直插桥堆，在自动化产线中优势明显。

结语

从小小的LED灯，到家家户户的小家电，RHBS系列贴片整流桥堆默默承担起交直流转换的重任。它兼顾小巧体积、低损耗、强抗浪涌、易量产多重优势，用精简的设计，稳定的性能，为各类小功率电源方案提供扎实可靠的整流支撑，是电源工程师在紧凑型AC-DC方案里省心可靠的选择。
