一、初识KBJ系列：小巧身躯，澎湃能量

KBJ系列采用经典直插DIP-4扁桥封装。它把4颗高精度玻璃钝化二极管，紧凑集成在耐高温阻燃塑封壳体内，无需复杂分立搭建，单一颗器件，就能直接把220V家用交流电，高效转化为平稳的脉动直流电，是AC-DC电源链路里的第一道核心关卡。

系列全型号一览

二、硬核核心特点，铸就品质标杆

为什么KBJ系列能经久不衰、火遍全行业？核心离不开这几大独家优势

1. 极致耐用，抗冲击拉满

抗浪涌冲击能力极强，瞬间峰值耐受电流远超常规桥堆，能轻松应对电压波动、开机大电流冲击，大幅降低炸机、烧毁故障率。

2. 超低损耗，高效节能

优化的芯片结构让正向导通压降低至1.1V左右，发热更少、电能损耗更低，长时间满负载运行温升可控，有效降低整机能耗。

3. 宽温稳定，全环境适配

工作温度区间覆盖-55℃~+150℃，严寒低温车间、高温潮湿家电内部，都能保持稳定电性，绝不轻易失效漂移。

4. 安装便捷，品控合规

标准直插引脚，PCB焊接轻松兼容；塑封外壳符合UL94 V-0阻燃等级，全系列符合RoHS环保认证，安全与合规一步到位。

三、工作原理：一桥通变，交流转直流

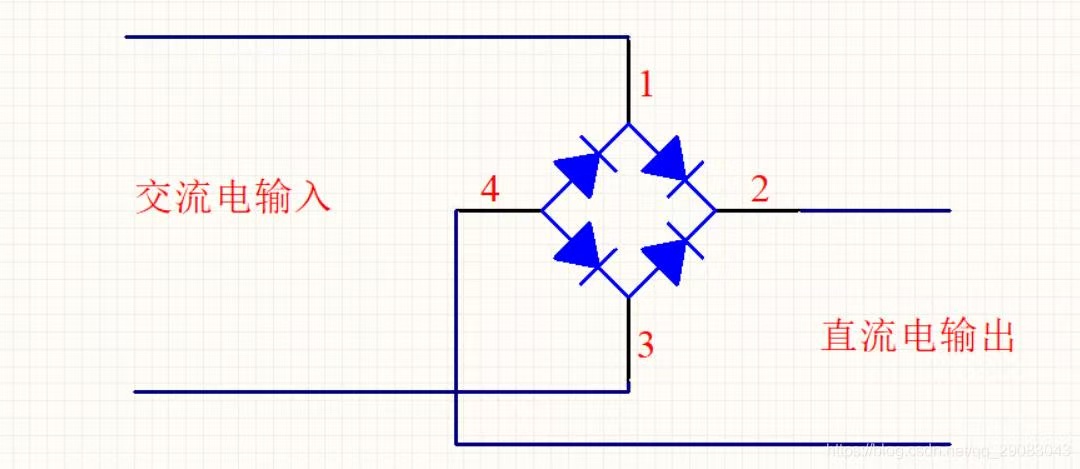

内部电路原理图

KBJ整流桥内部为经典的格拉茨桥式拓扑，四颗二极管两两对角排布：

• 2个标注~的引脚：连接交流AC输入（市电/变压器输出）

• 标注+引脚：直流正极输出

• 标注-引脚：直流负极输出

工作逻辑超巧妙：交流电正半周时，一组对角二极管导通；负半周时，另一组对角二极管导通。无论输入电流方向怎么来回切换，输出端负载的电流方向永远固定不变，完美完成全波整流。

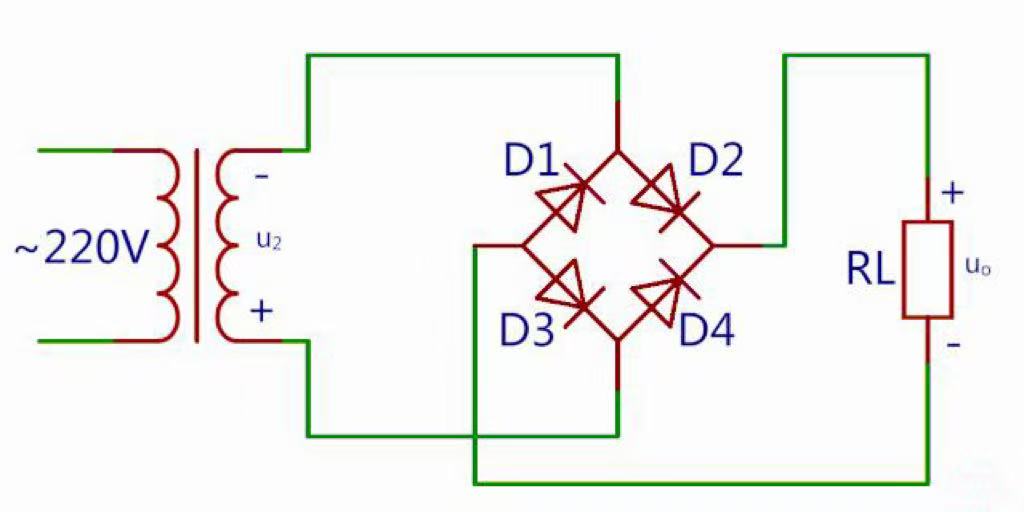

完整应用电路原理图

整流完成后，搭配一颗大容量电解滤波电容，即可把脉动直流电打磨成平滑纯净的稳定直流，直接供给后级稳压、变压、负载电路使用。

完整通路：市电输入→保险丝→EMI滤波→KBJ整流桥→高压滤波电容→开关电源/DC-DC模块→设备负载

四、无处不在的应用场景

小小的KBJ桥堆，早已渗透进我们生活与工业的每一个角落：

• 家用消费电子：空调、洗衣机、电磁炉、电视、冰箱等大家电主板电源

• 照明与驱动：大功率LED路灯、室内灯具、灯带驱动电源

• 电源类产品：各类开关电源、适配器、手机/电动车充电器

• 办公与工控：打印机、复印机、PLC控制器、工业自动化控制板

• 特种设备：通信电源、安防监控、新能源小型充电模组

主营桥堆，品质可靠。KBJ系列整流桥，用成熟工艺、稳定性能与超高性价比，为每一款电子产品筑牢电力根基，是电源工程师心中永远的“放心之选”。
