一、什么是GBP系列整流桥？

GBP系列是一款超小型直插式单相全波桥式整流器，采用行业主流DB-4P扁桥封装，是专为PCB紧凑化设计而生的通用型整流元器件。

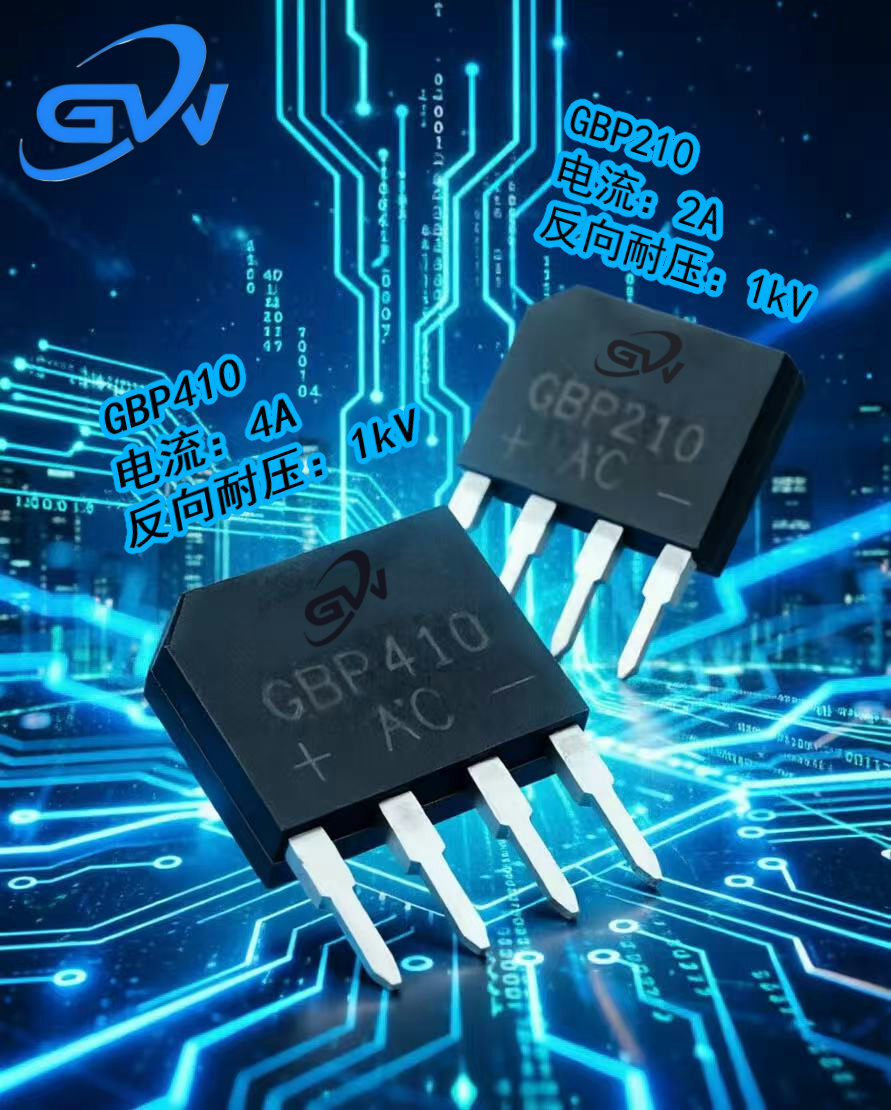

它的核心使命，就是将方向来回交替的交流电（AC），平稳转化为单向恒定的直流电（DC），为后端稳压、用电负载提供纯净稳定的电源输入。整个GBP系列型号覆盖完整，电流档位从2A、3A到4A全覆盖，反向耐压规格从50V一直延伸至1000V，型号包含GBP2005、GBP2010、GBP308、GBP406、GBP410等，可精准匹配不同功率、不同电压等级的电源设计需求。

引脚定义清晰统一：一侧为直流正极（+）、直流负极（-），中间两脚为交流输入端（AC），焊接调试简单便捷。

二、GBP系列的核心硬核亮点

1. 先进GPP玻璃钝化芯片，性能拉满

GBP全系内置高品质玻璃钝化（GPP）硅整流芯片，相比普通老式整流桥，优势肉眼可见：

• 正向压降极低：导通损耗更小，工作发热大幅降低，电源整体转化效率显著提升

• 反向漏电流极小：高温工况下依旧保持极低漏电，有效避免电路漂移、器件击穿风险

• 超强浪涌耐受：可承受数倍于额定电流的瞬时浪涌冲击，开机、电压波动场景下不易损坏，寿命大幅延长

2. 紧凑封装，空间利用率极致优化

GBP扁桥体型小巧轻薄，体积更紧凑，大幅节省PCB布板空间，完美适配当下设备小型化、轻量化的设计趋势。

3. 宽温稳定，严苛环境轻松适配

GBP系列可在 -55℃~+150℃ 的超宽温度区间稳定可靠工作，无论是密闭高温的设备内部，还是低温恶劣的户外场景，都能持续稳定输出，性能不衰减。

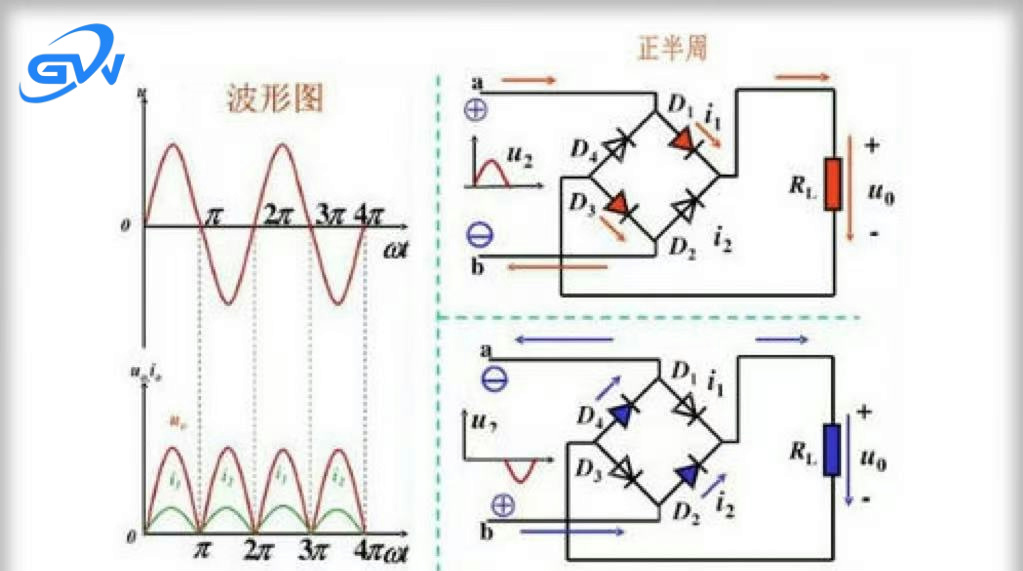

以下是GBP整流前后波形对比图

三、全系列参数一览

四、多元场景，全能适配

凭借均衡的性能与超高性价比，GBP系列早已渗透进我们生活与工业的方方面面：

• 民用消费：手机充电器、电源适配器、LED照明驱动、电视、空调、洗衣机等大小家用电器

• 数码工控：音响功放、电脑外设、小型开关电源、工业控制电路板

• 新兴领域：车载电子、安防监控、小型储能设备、新能源配套模块、电动工具电源
