在开关电源、工业电控、家用厨电的电源核心里，有一款横跨15A~50A功率段、经久耐用的整流器件——GBJ系列直插扁型整流桥，凭借稳固封装、优异电气性能，成为电源工程师选型清单里的经典常青款，从电磁炉到工控电源随处可见它的身影

一、型号命名逻辑，一眼看懂规格

GBJ型号编码遵循行业统一规则，快速区分电流与耐压：

GBJ+电流数字+电压数字

• 前两位数字：额定整流电流（A）：15=15A、20=20A、25=25A、35=35A（全系常规规格覆盖15A/20A/25A/35A/50A）

• 末尾两位数字：反向耐压等级：06=600V、10=1000V

二、GBJ系列核心产品亮点

1. 封装结构优势

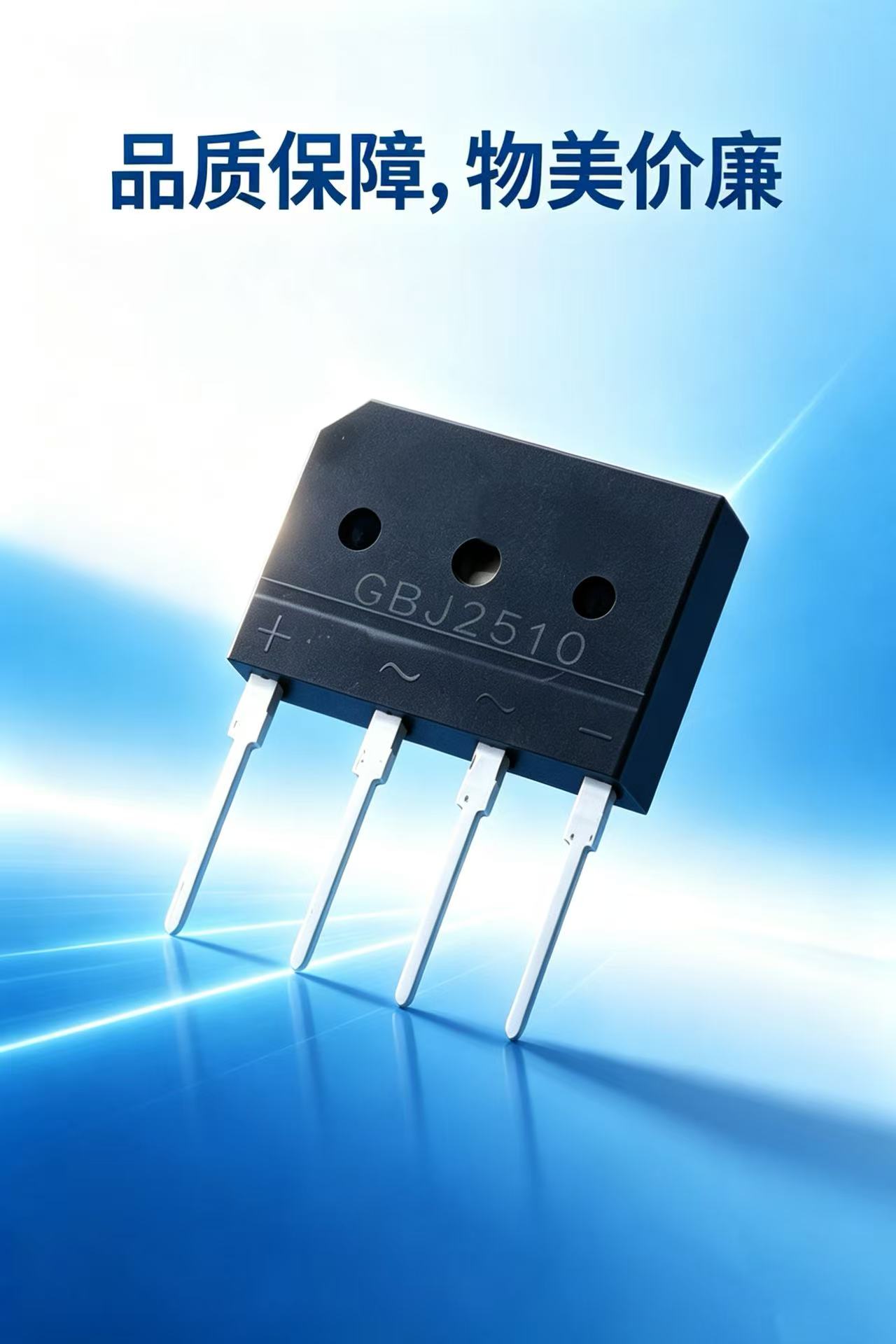

采用立式四引脚扁型封装，塑封壳体加厚、预留散热孔位，壳体印有极性标识（+、~、~、-），引脚从左至右：直流正极、交流输入、交流输入、直流负极，接线零失误；塑封阻燃材质符合UL阻燃标准，耐高低温冲击，引脚可按需折弯90°贴片安装，PCB布局兼容性极强。

2. 电气性能硬核表现

• 玻璃钝化GPP芯片工艺：芯片结区玻璃钝化，漏电流极低、反向耐压稳定性拉满，长期工作老化衰减小，器件使用寿命大幅提升；

• 超强浪涌耐受：峰值浪涌电流可达额定电流8~10倍，能扛开机瞬间冲击电流，适配电磁炉、大功率开关电源等开机大冲击负载；

• 低正向压降VF：常规VF≈1.1V，低损耗、发热小，同等散热条件下能带载更大功率，节能降耗；

• 宽温域工作：-55℃~+150℃稳定运行，严寒设备、高温工控机箱均可适配。

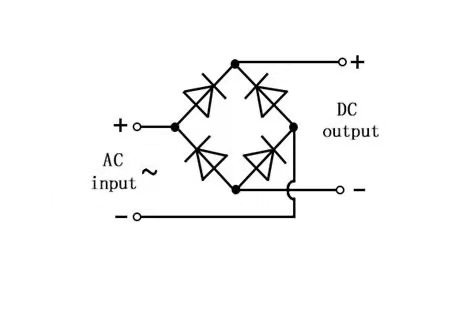

三、内部电路原理图

GBJ内部由四只硅整流二极管构成标准单相全波桥式拓扑，菱形排布：

1. 两个~引脚接入工频交流电AC

2. 交流正半周：对角两只二极管导通，电流从+端输出；

3. 交流负半周：另外对角两只二极管导通，电流依旧从+端输出；

最终把交变交流电转换成单向脉动直流电，实现全波整流，是电源AC-DC转换的核心电路。

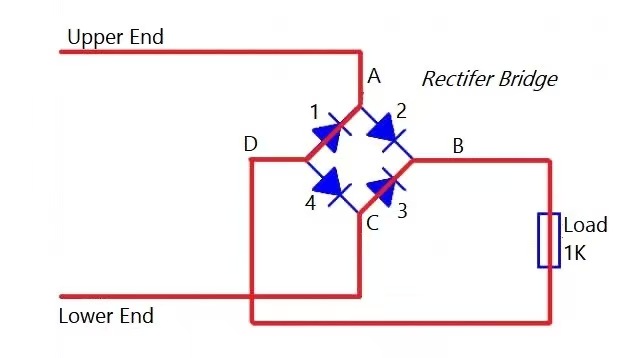

四、实际应用电路原理图（经典工频整流电路）

标准应用架构：工频变压器降压→GBJ整流→电解电容滤波→后端负载

1. 220V市电经电源变压器降压为低压交流电，接入GBJ两个~引脚；

2. GBJ完成全波整流输出脉动直流；

3. 大容量电解电容并联在+、-输出端，滤除波纹，得到平滑直流电供给负载（电磁炉线圈、开关电源PFC、电机驱动板等）。

五、全场景落地应用

1. 白色家电：电磁炉、变频空调、大功率热水器电源

2. 电源设备：工频线性电源、UPS不间断电源、大功率LED开关电源；

3. 工业电控：变频器辅助电源、伺服驱动辅电、小型焊机整流单元；

4. 新能源配套：低速车充电器、光伏小逆变器进线整流。
