你有没有想过，手机充电器里那枚指甲盖大小的黑色方块，是如何把家里220V的"狂野交流电"驯服成电子设备能喝的"温顺直流电"的？答案就是——整流桥。而在所有整流桥家族中，有一个系列以极致的小体积和惊人的可靠性，悄悄占据了亿万台电子设备的心脏位置，它就是今天的主角：MB系列微型贴片整流桥。

一、为什么是MB系列？五大核心优势

MB系列（Mini Bridge）是专为小功率电源设计的贴片式单相桥式整流器，它把四颗整流二极管集成在一个不到35mm²的塑封体内，用最小的PCB占用实现最稳定的AC-DC转换。

1. 极致微型，省空间

本体仅4.7mm×3.8mm，比一粒米大不了多少，却能承担最高1000V反向耐压和35A浪涌电流，是迷你充电器、便携设备的首选。

2. 高浪涌耐受，抗冲击

开机瞬间的电流冲击是电源器件的"头号杀手"。MB系列凭借玻璃钝化芯片工艺，非重复峰值浪涌电流（IFSM）高达35A，从容应对冷启动和电网波动。

3. 低正向压降，少发热

正向压降（VF）低至约1.0V@0.8A，意味着更少的能量浪费在发热上，整机效率更高，散热设计更简单。

4. 宽温工作，够可靠

工作温度范围-55℃~+150℃，从冰天雪地的户外设备到闷热机箱内的控制板，MB系列都能稳定工作。

5. MBF/MBS贴片，易量产

标准编带包装，完美适配自动化SMT贴片机，焊接一致性好，不良率低，大批量生产更省心。

二、全系列型号参数一览

MB系列分为两大封装阵营，数字代表耐压档位，后缀字母代表封装形态：

命名规则速记：MB = Mini Bridge（微型桥），中间数字×100 = 耐压值（如6=600V），后缀S=MBS超薄封装，F=MBF加厚封装。

三、内部电路原理：四颗二极管的精密配合

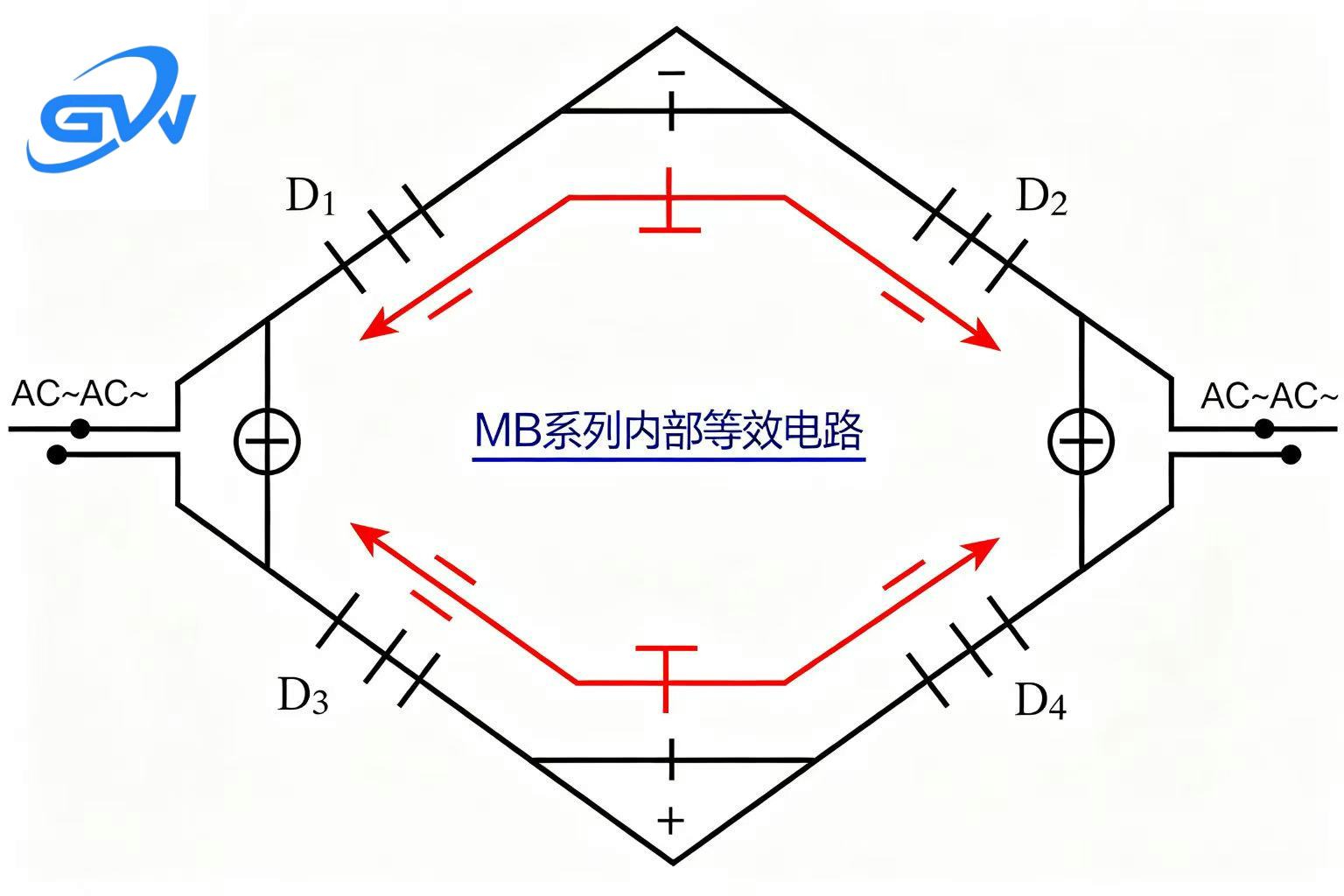

MB系列的内部，是一个经典的单相桥式整流电路——四颗二极管D1~D4首尾相连组成菱形结构，两个对角接交流输入，另外两个对角输出直流。

工作原理其实很巧妙：

• 交流正半周：D1和D3导通，电流从上端交流输入→D1→正极输出→负载→负极输出→D3→下端交流输入，形成完整回路。

• 交流负半周：D2和D4导通，电流方向反转，但经过桥的"换向"后，输出端的正负极性始终不变。

就这样，交流电一来一回两个半周，都被桥式电路"掰"成了同一个方向的脉动直流电——这就是全波整流，效率比半波整流高出一倍，也是MB系列能在小体积下输出稳定直流的核心秘密。

四、典型应用电路：从交流到直流的完整旅程

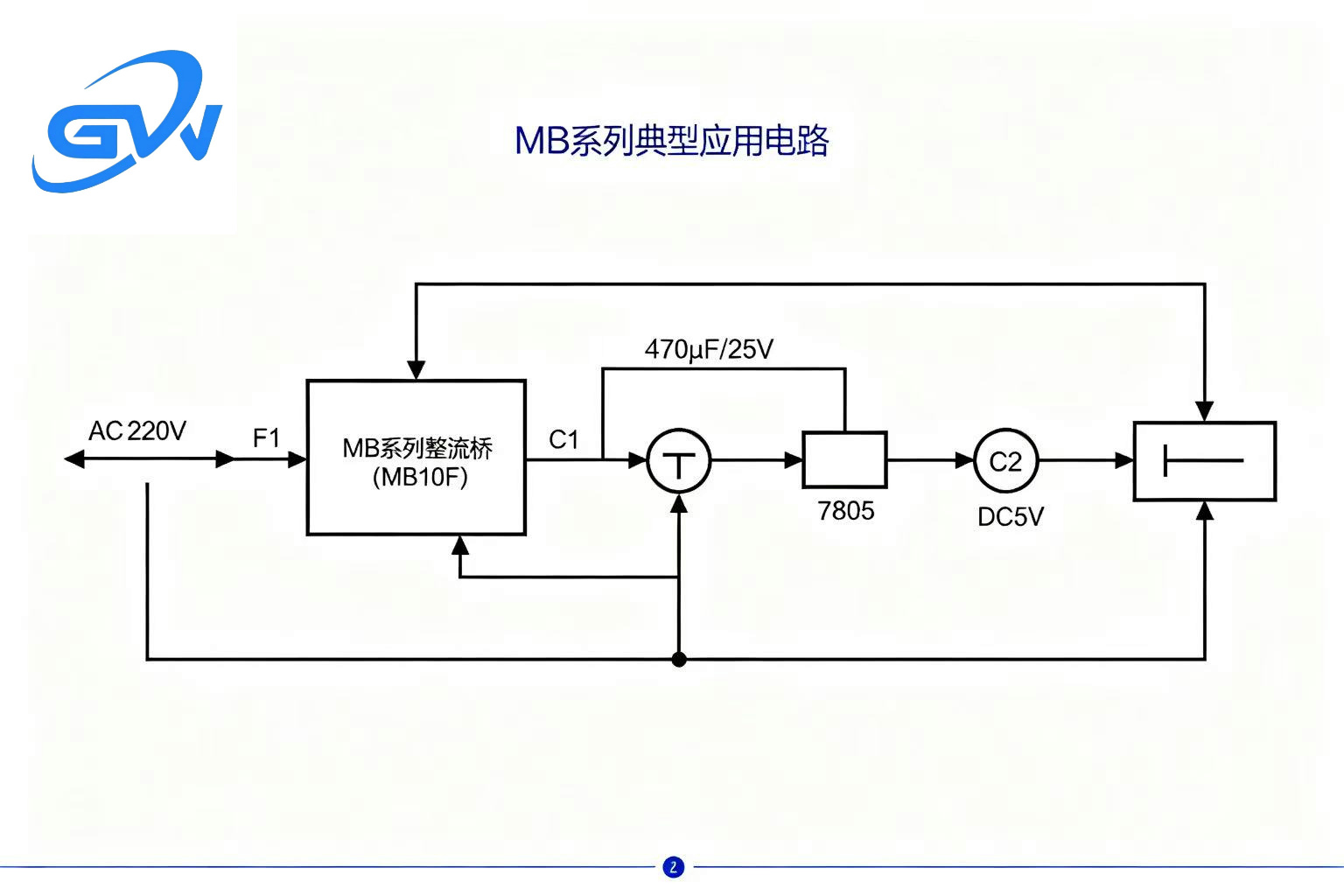

一颗MB整流桥不会单独工作，它总是和保险丝、滤波电容、稳压芯片搭档，组成一条完整的"交流电净化流水线"。

电流的旅程分五步走：

1. AC 220V输入：家用市电从左端进入，带着50Hz的正弦波动。

2. 保险丝F1：第一道安全防线，过流时熔断，保护后级电路不被烧毁。

3. MB系列整流桥：核心环节！四颗二极管协同工作，把双向交流电"掰"成单向脉动直流电。

4. 滤波电容C1（470μF）：脉动直流经过大电容滤波，波形变得平滑，电压稳定在约310V（220V×√2）。

5. 稳压芯片7805 + 输出电容C2：最后一级稳压，把高压直流降到稳定的DC 5V，给手机、单片机、LED等负载供电。

整个过程，MB整流桥就像电源系统的"心脏瓣膜"——只允许电流朝一个方向流动，确保能量从交流侧源源不断、方向正确地输送到直流侧。

五、MB系列在哪里大显身手？

凭借小体积、高可靠、低成本的三重优势，MB系列几乎渗透到了所有小功率电子设备中：

• 手机充电器与电源适配器：MB6S/MB10S是5V1A、5V2A充电器的标配整流器件

• LED驱动电源：LED灯泡、灯带、台灯的驱动板里，MB6F/MB10F负责把市电整流成直流

• 小家电控制板：电饭煲、电磁炉、洗衣机、冰箱的主控板供电前端

• 智能家居设备：路由器、机顶盒、智能音箱、摄像头的电源入口

• 仪表与工控板：万用表、温控器、传感器模块的小型化电源设计

• 便携电子设备：蓝牙耳机充电仓、电动牙刷、美容仪的迷你电源

结语

从一颗只有指甲盖四分之一大小的芯片里，输出足以驱动整台设备的稳定直流——这就是MB系列微型贴片整流桥的魅力。它不显眼，却不可或缺；它体积小，却承载着亿万台设备的能量转换。

无论你是硬件工程师在选型，还是采购在找稳定货源，MB系列都是那个"用了就不会错"的答案——小身材，大能量，稳定可靠，值得信赖。
