当你插上手机充电器、打开电视、按下空调遥控器的那一刻，有一个默默无闻却至关重要的元件正在高速运转——它把电网里来回震荡的交流电，驯服成电子设备赖以生存的直流电。它就是整流桥。而在众多整流桥产品中，TMBF系列以"贴片化、大电流、薄型化"三重优势，正在重新定义中小功率电源的整流方案。

一、什么是TMBF系列？

TMBF系列是一款低剖面表面贴装单相桥式整流器（Low Profile Surface Mount Single Phase Bridge Rectifier），采用玻璃钝化（Glass Passivated）工艺芯片，将4颗整流二极管集成在一个紧凑的贴片封装内。它的出现，让"大电流整流"不再是直插封装的专利——仅1.4mm的典型厚度，却能承载最高4A的持续正向电流，浪涌承受能力更是高达150A。

与传统的MBF、MBS等微型贴片桥堆相比，TMBF系列在保持贴片便利性的同时，将电流能力从0.8A~1A一举提升到3A~4A区间，完美填补了"微型贴片桥堆"与"大功率直插桥堆"之间的空白地带。

二、TMBF系列的五大核心优势

1. 玻璃钝化芯片，可靠性拉满

TMBF系列采用GPP（Glass Passivated Planar）玻璃钝化工艺芯片，在PN结表面覆盖一层致密玻璃保护层，彻底隔绝水汽、钠离子和机械应力。这意味着即使在高温高湿环境下长期工作，电性参数也不会出现衰降，漏电流始终控制在5μA以内。

2. 薄型贴片，自动化生产首选

典型高度仅1.4mm，重量约0.195g，完全适配SMT高速贴片机。编带包装支持标准卷带供料，无需人工插件，大幅提升产线效率。潮湿敏感度达到MSL Level 1，开封后无需烘烤即可直接使用。

3. 低正向压降，效率更高

3A档型号在额定电流下正向压降仅1.05V，相比同类产品有效降低导通损耗。在追求能效的今天，每降低0.1V的压降，都意味着电源整体效率的提升和发热的减少。

4. 超强浪涌承受能力

3A型号可承受120A、4A型号可承受150A的8.3ms半正弦浪涌电流，从容应对开机瞬间的电容充电冲击和电网浪涌，为后级电路提供可靠保护。

5. 宽温工作，工业级耐用

工作结温范围-55℃~+150℃，封装材料符合UL94V-0阻燃等级，支持260℃/10秒高温焊接，无卤、RoHS合规，满足消费电子到工业设备的全场景需求。

三、内部电路原理

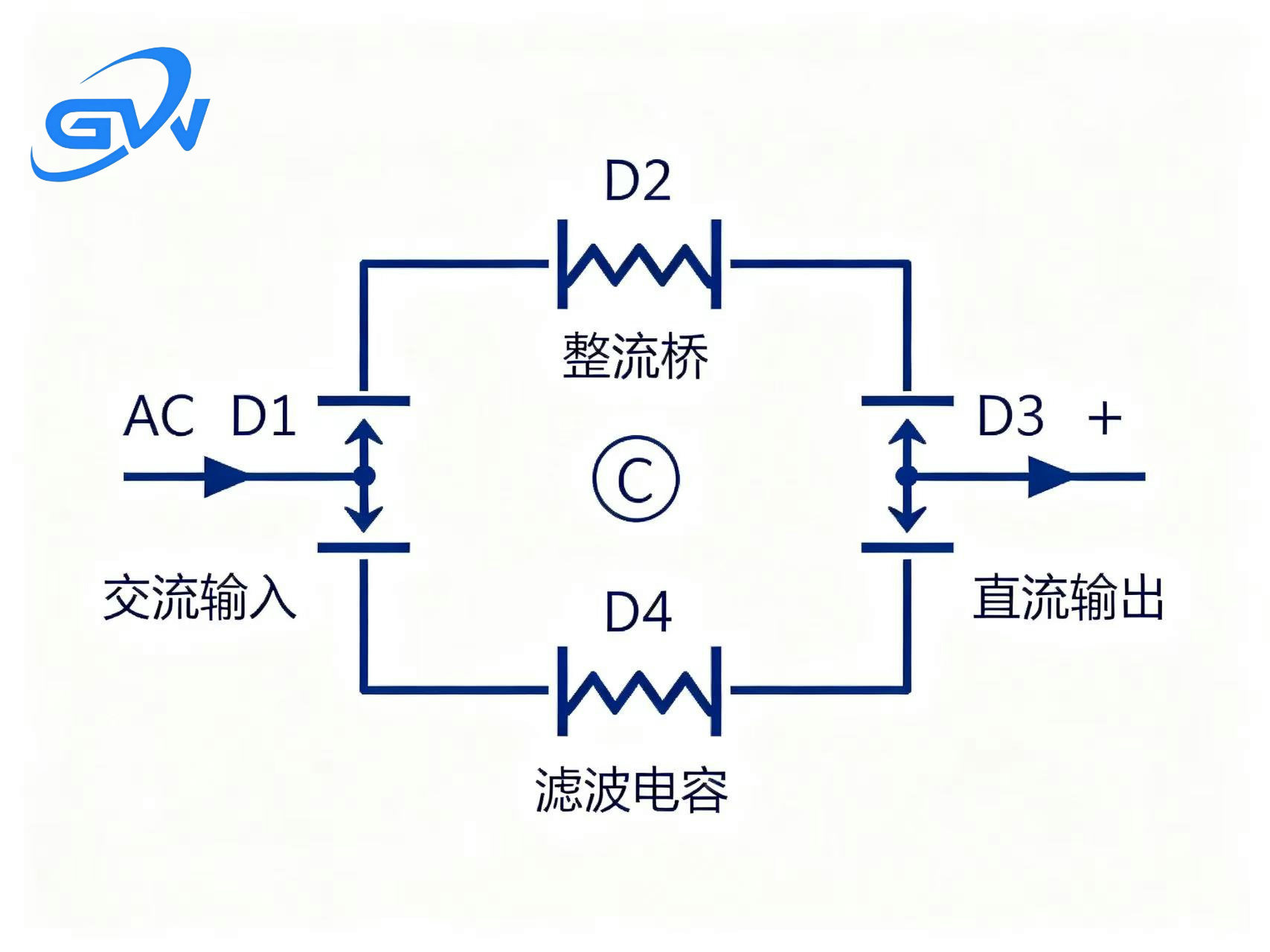

TMBF系列的内部由4颗整流二极管按桥式拓扑连接，这是单相全波整流的经典结构。无论交流输入处于正半周还是负半周，始终有2颗二极管导通，将双向交流电"折叠"为单向脉动直流电。

工作过程解析：

• 正半周（AC上端为正）：电流经D1→负载→D4回到AC下端，D2、D3截止

• 负半周（AC下端为正）：电流经D3→负载→D2回到AC上端，D1、D4截止

• 两个半周中，流过负载的电流方向始终一致，从而实现全波整流

4颗二极管的对称性直接影响整流效率和发热均匀性，TMBF系列通过严格的芯片匹配工艺，确保4颗管的VF偏差极小，避免局部过热。

四、典型应用电路

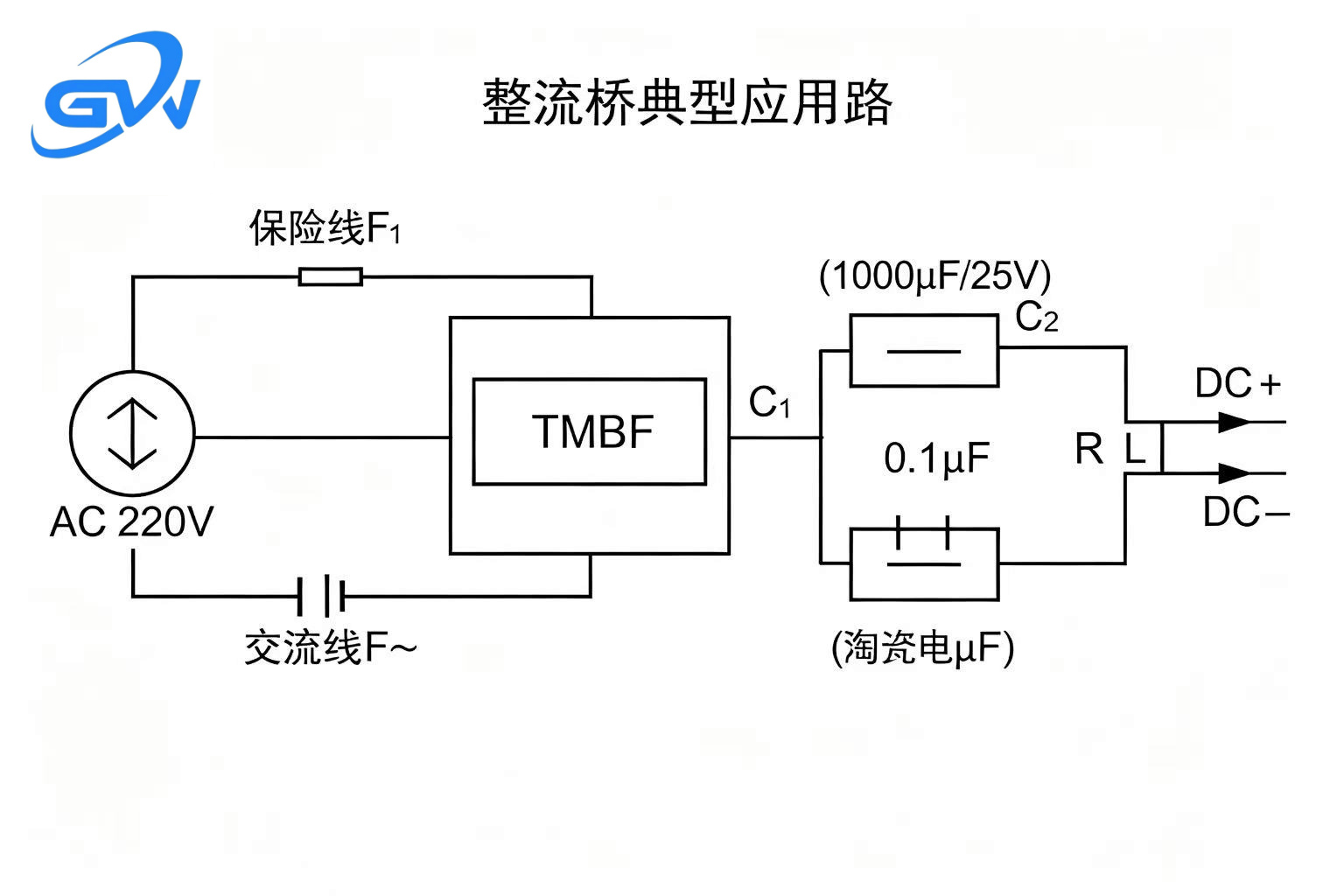

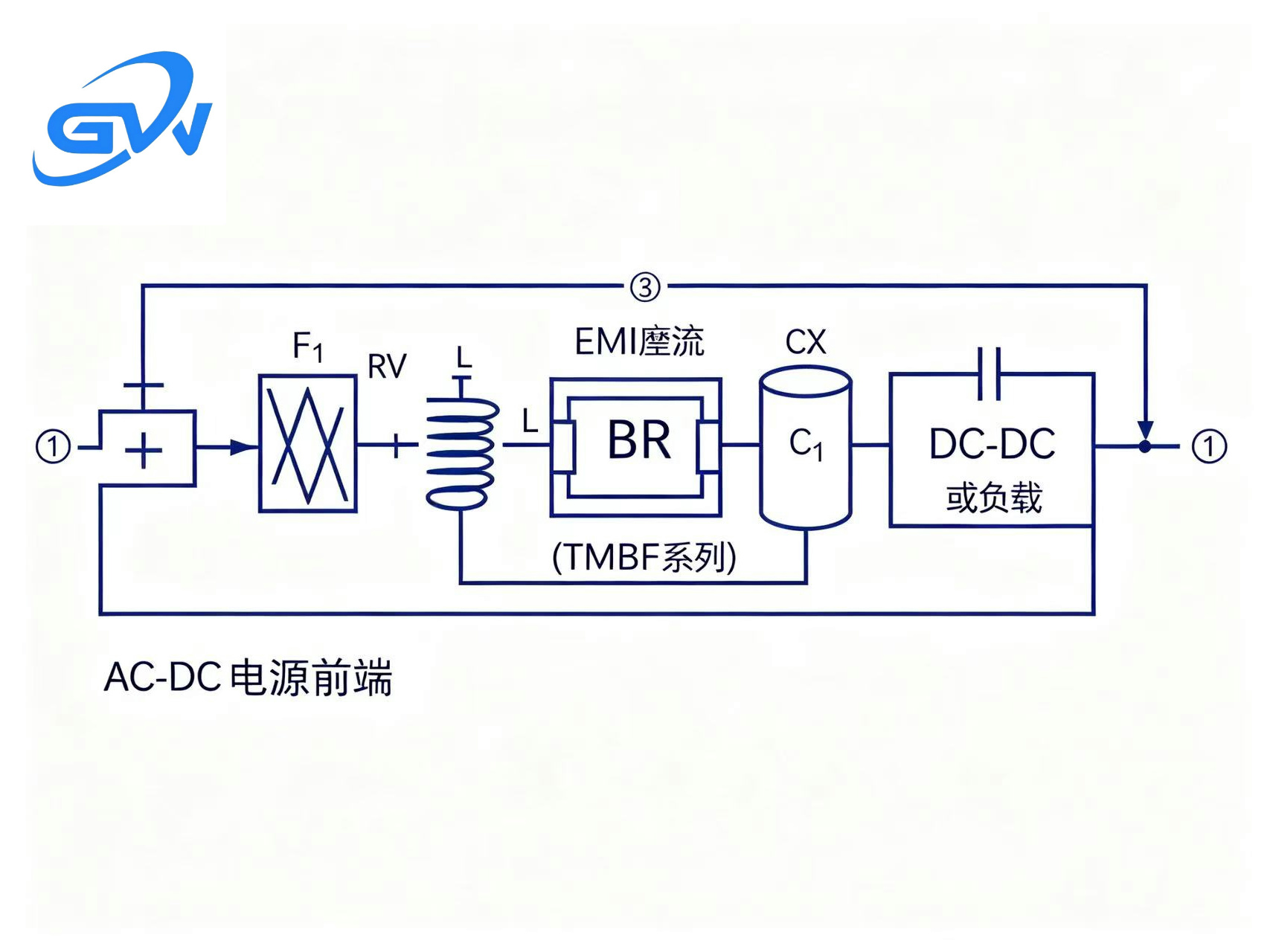

在实际电路中，TMBF整流桥通常配合保险丝、滤波电容和压敏电阻等外围元件，组成完整的AC-DC前端整流模块。

电路要点说明：

• F1保险丝：过流保护，防止后级短路故障扩大

• TMBF整流桥：核心整流器件，将AC转换为脉动DC

• C1（电解电容，1000μF/25V）：主滤波电容，平滑电压纹波

• C2（陶瓷电容，0.1μF）：高频去耦，抑制高频噪声

• RL负载：后级DC-DC变换器或直接供电负载

整流后的空载直流电压约为交流输入有效值的√2倍（如220V AC整流后约311V DC），设计时需据此选择滤波电容的耐压等级。

五、广泛应用领域<br/><br/>TMBF系列凭借"贴片+大电流"的独特定位，已深入到各类电子产品的电源入口：

六、总结

TMBF系列不是简单的"又一款整流桥"，而是电源小型化趋势下的精准答案。它用贴片封装解决了自动化生产的痛点，用2A~4A的电流能力覆盖了中小功率电源的主流需求，用玻璃钝化工艺和1.05V的低正向压降保证了长期可靠性和能效表现。

从充电器到家电，从办公设备到工业控制，TMBF系列正在以"小身材、大能量"的姿态，成为越来越多电源工程师的整流首选。当你下一次设计AC-DC前端时，不妨给这颗小小的贴片桥堆一个机会——它或许会成为你BOM表上最省心的那颗元件。
