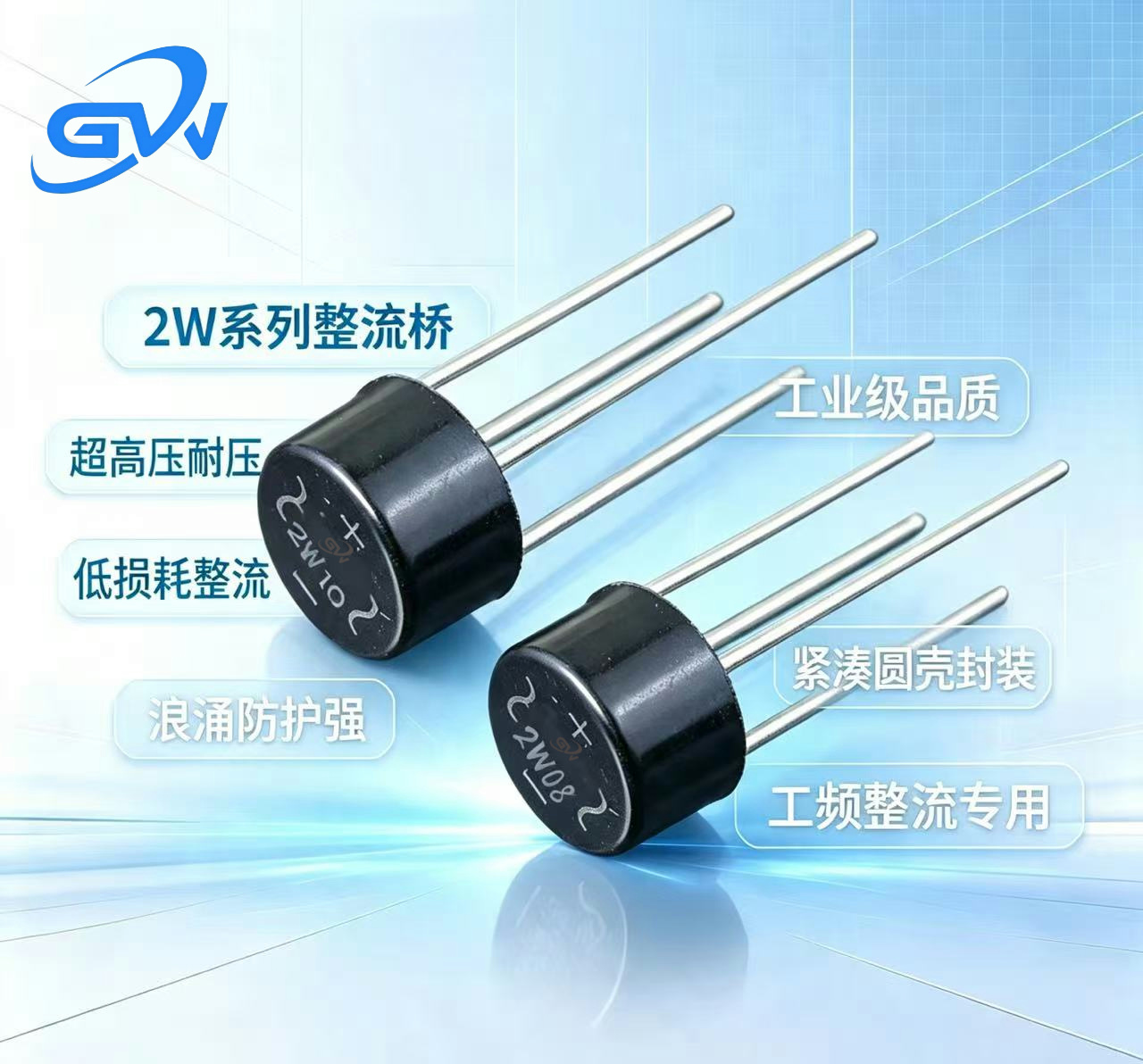

从手机充电器到家电控制板，从LED驱动到工业电源——只要插上交流电就能工作的设备，里面几乎都藏着一颗不起眼的黑色小圆片。它就是2W系列单相桥式整流器，电源电路里最基础也最不可或缺的"第一道关口"。

交流电往复震荡，电子器件却只认单向流动的直流电。2W系列的使命，就是用四颗硅芯片搭成的"整流桥"，把来回涌动的交流电稳稳"掰直"成直流电。没有它，后面的稳压、滤波、供电全都无从谈起。

一、全系列型号一览:

二、四大核心优势，为什么它是工程师的首选

1. GPP玻璃钝化芯片，高温下依然稳定

内部四颗芯片全部采用GPP玻璃钝化工艺，芯片表面被致密玻璃膜包裹，隔绝水汽与杂质，反向漏电流低至微安级，高温环境下性能不漂移。潮湿、高温的恶劣工况下，依然能长期可靠工作。

2. 60A浪涌承载力，开机冲击扛得住

设备上电瞬间，滤波电容会产生极大的冲击电流。2W系列具备60A非重复浪涌电流（8.3ms半正弦波），轻松应对开机瞬间的电流尖峰，避免一上电就击穿损坏。

3. 圆形小封装，省空间又易安装

圆形封装直径不到10mm，四根直插引脚标准间距，插装方便、占板面积极小。在空间紧张的适配器、LED驱动、小家电控制板里，体积优势尤为明显。

4. 宽耐压梯度，选型灵活成本可控

从低压小信号到高压市电整流，耐压精准覆盖。同封装同引脚定义，研发阶段可快速替换不同耐压型号，无需重新画板；量产时按需选型，兼顾余量与成本。

三、内部原理：四颗二极管怎么搭成"桥

2W系列的内部结构非常经典：四颗二极管按菱形接成桥式电路。

• 左右两端为交流输入端（AC），不分正负极

• 上端为直流输出正极（+），下端为直流输出负极（-）

• 交流正半周时，左上、右下两颗二极管导通

• 交流负半周时，右上、左下两颗二极管导通

• 无论正负半周，输出端始终保持上正下负

这就是全波整流——交流电的两个半周都被充分利用，输出效率比半波整流高一倍，纹波也更小。

四、典型应用电路：一颗桥堆的完整工作链路

上图是2W系列最经典的AC-DC电源前端电路，工作流程清晰直观：

1. 交流输入：市电接入电路

2. 保险丝F1：过流保护，异常时熔断切断回路

3. 整流桥BR1：2W系列完成交流到脉动直流的转换

4. 滤波电容C1：将脉动直流电平滑为稳定直流电

5. 负载RL：向后级电路供电

这一结构是几乎所有小功率电源的"标准开局"，2W系列凭借2A电流能力，可覆盖50W以内绝大多数电源的整流需求。

五、广泛应用场景，随处可见的身影

消费电子领域

• 手机/笔记本充电器、电源适配器

• 电视机、机顶盒、路由器、光猫

• 电饭煲、微波炉、豆浆机等小家电控制板

LED照明领域

• LED球泡灯、灯管内置驱动电源

• LED灯带、面板灯驱动电路

• 户外LED路灯、投光灯整流前端

工业与电力领域

• 50W以内工业开关电源

• 变频器、逆变器前级整流

• 仪器仪表、PLC模块供电

• 电池充电器、电动车辅助电源

其他场景

安防监控电源、网络设备供电、音频功放前级、电动工具充电器等。

2W系列没有花哨的黑科技，却是电源电路里最踏实的"基石"。GPP芯片的稳定、60A浪涌的可靠、圆形封装的小巧、全系列梯度的灵活——这些朴实的特性，让它成为几十年来电子行业用量最大、认可度最高的整流桥系列之一。

每一台通电工作的设备背后，都有这样一颗小圆桥在默默值守。交流转直流，选2W系列，就对了。
