在每一个插上电源就能工作的电子设备背后，都有一个默默无闻却至关重要的角色——整流桥堆。它将电网中来回振荡的交流电，稳稳地"掰直"成直流电，为后面的电路输送干净的能量。而在众多整流方案中，HBS系列贴片整流桥堆凭借其小巧的体积、出色的性能和极高的可靠性，成为了家电、工业电源、适配器等领域的首选方案。

一、什么是HBS系列？

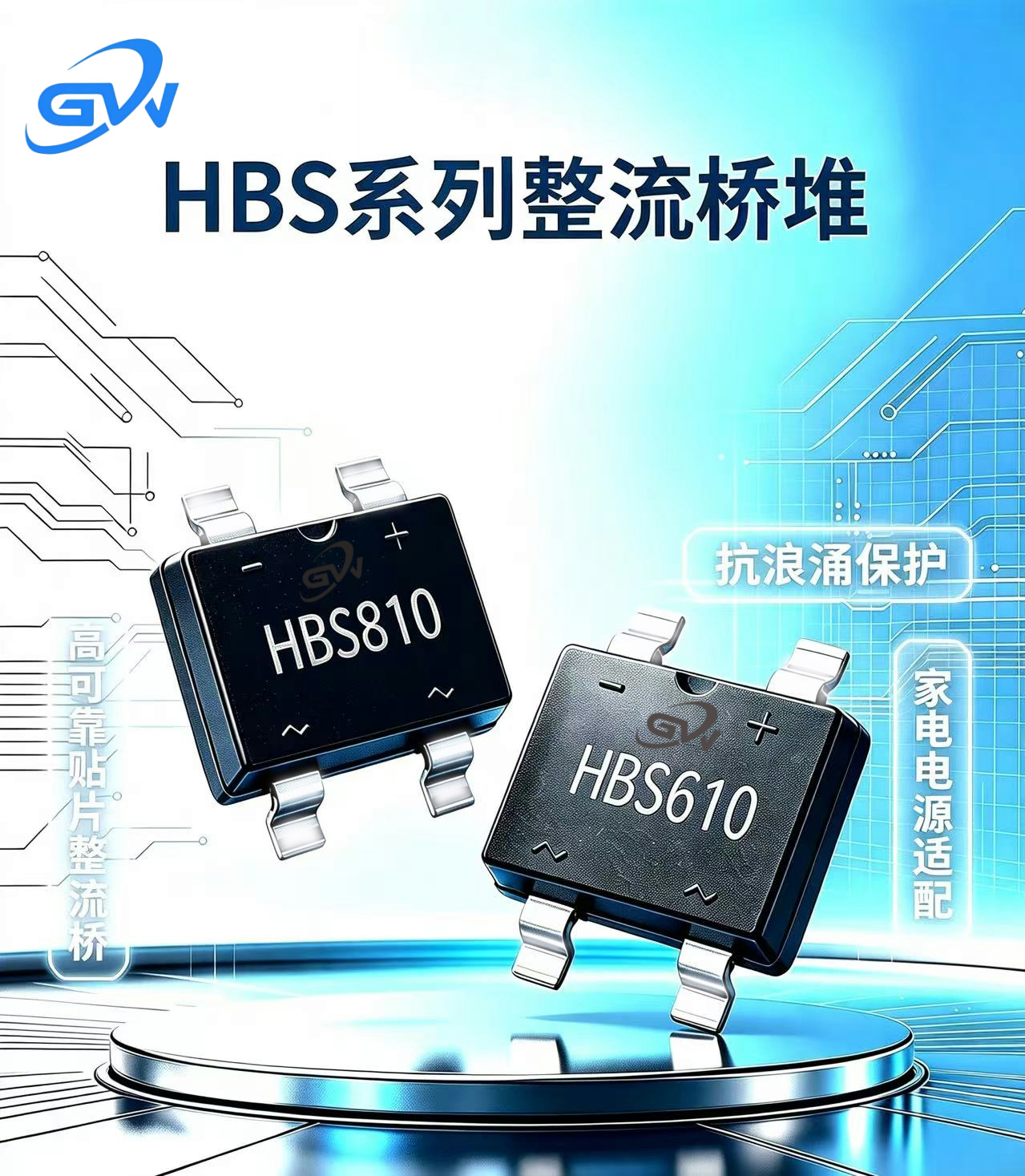

HBS系列是一款玻璃钝化（Glass Passivated）单相桥式整流器，采用HB-F封装设计。它将四颗高性能整流二极管集成在一个紧凑的封装内，无需额外布线即可完成全波整流，极大节省了PCB空间。

从3A到8A，HBS系列提供了完整的电流档位，几乎覆盖了中小功率电源的全部需求。无论是小家电的辅助电源，还是工业设备的主功率级，都能找到对应的型号。

二、三大核心技术特点

1. 超薄贴片封装，空间杀手

传统插件整流桥体积大、需要人工插装，而HBS系列采用标准HB-F贴片封装，尺寸紧凑，完全适配自动化SMT产线。不仅降低了人工成本，更让电源设计可以做得更薄、更小。对于空间受限的适配器、LED驱动、智能家电等产品，HBS几乎是标配级别的存在。

2. 低正向压降，效率至上

能效标准越来越严格的今天，每一颗器件的损耗都值得计较。HBS系列通过优化芯片结构和掺杂工艺，将正向压降控制在1.0V左右（额定电流下），有效降低了整流环节的导通损耗，提升整机效率，减少发热。

3. 超强抗浪涌，守护后级电路

开机瞬间的冲击电流、电网的电压尖峰，都是电源器件的"生死考验"。HBS系列拥有出色的非重复正向浪涌电流（IFSM）能力，8A型号可达200A以上，6A型号可达170A。配合压敏电阻使用，能从容应对各种电网波动，保护后级电路不受损坏。

三、全系列型号参数一览

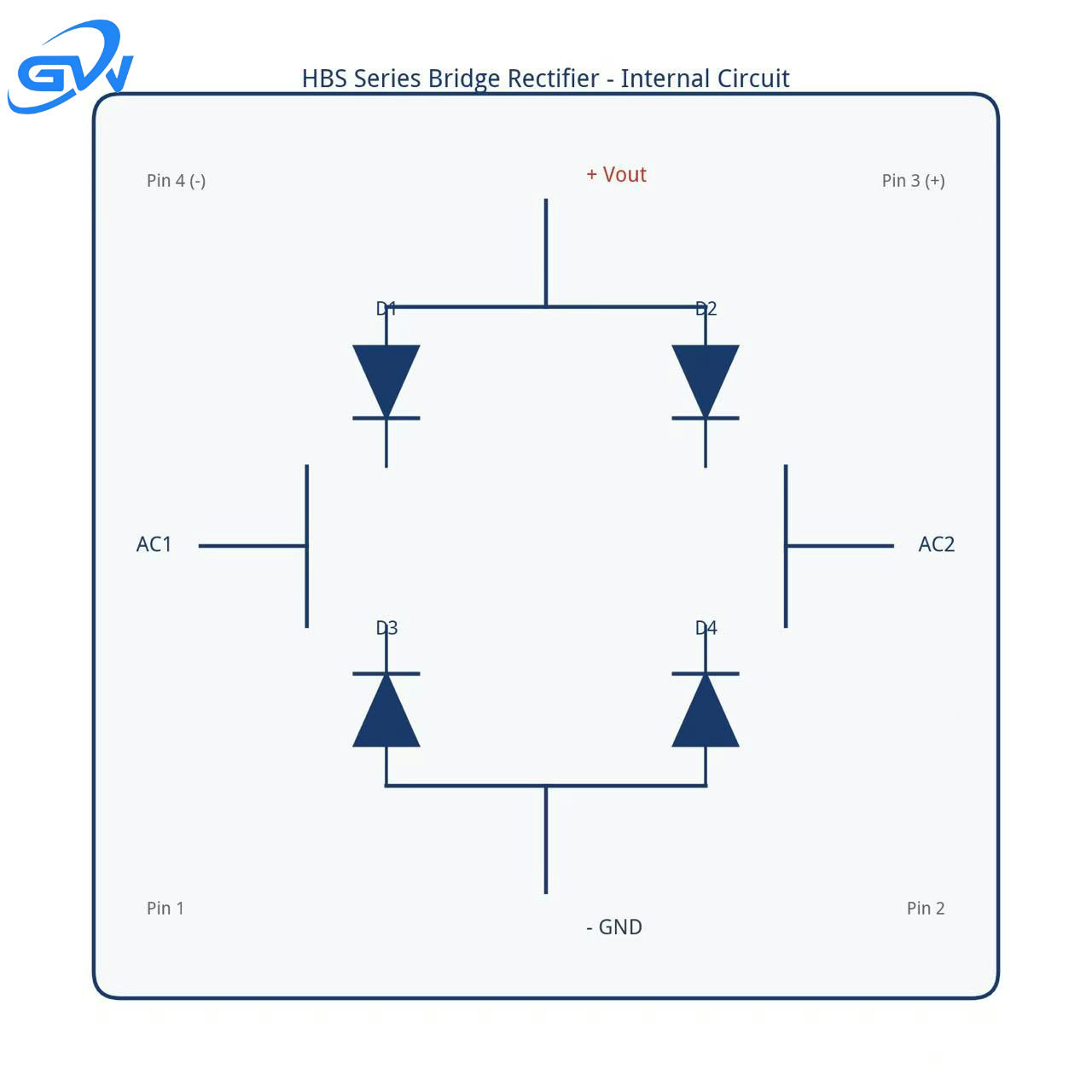

四、内部电路原理：四颗二极管的精妙配合

HBS系列的内部结构非常经典——四颗二极管组成桥式整流电路。正是这个看似简单的结构，实现了交流电到直流电的高效转换。

工作原理详解：

• 交流正半周：AC1为正、AC2为负时，电流路径为 AC1 → D1 → 负载 → D4 → AC2，D2和D3反向截止。

• 交流负半周：AC2为正、AC1为负时，电流路径为 AC2 → D2 → 负载 → D3 → AC1，D1和D4反向截止。

无论交流电方向如何变化，流过负载的电流方向始终一致，这就是全波整流的奥秘。相比半波整流，桥式整流的能量利用率提升了一倍，输出纹波也更小。

四个引脚定义清晰：两个交流输入端（AC1/AC2）、一个直流正极输出（+Vout）、一个直流负极输出（-GND），设计时只需按丝印接入即可。

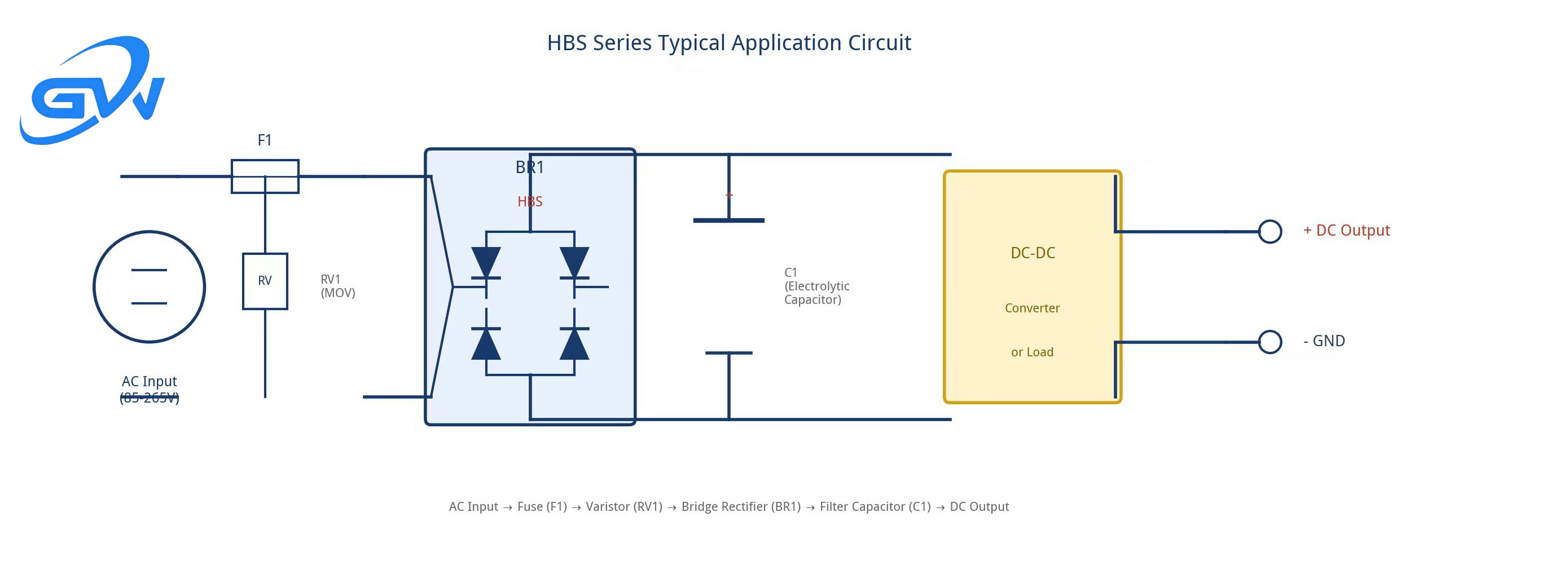

五、典型应用电路：一颗桥堆撑起整个前级

在实际产品中，HBS整流桥堆通常位于电源的最前端，配合保险丝、压敏电阻和滤波电容，组成一套完整的AC-DC输入级。

电路各器件作用：

这套电路结构简单、成本低廉、可靠性高，是目前中小功率电源中应用最广泛的拓扑之一。从手机充电器到电视电源，从空调内机到工业控制板，随处可见它的身影。

六、广泛应用场景

 家电领域

• 空调、冰箱、洗衣机的控制板电源

• 电视、显示器、投影仪的辅助电源

• 电饭煲、微波炉、电磁炉的功率级

• 路由器、机顶盒、智能音箱的适配器

 工业领域

• 工业电源模块、开关电源

• PLC可编程控制器、伺服驱动器

• 仪器仪表、测试设备

• LED驱动电源、路灯照明

 消费电子

• 手机/笔记本电脑充电器

• 移动电源、快充适配器

• 无人机、电动工具充电器

• 车载电子设备

八、结语

在电子元器件的世界里，整流桥堆或许不是最耀眼的那个，但它绝对是最不可或缺的那个。HBS系列用小小的贴片封装，承载着从交流到直流的能量转换使命，用稳定可靠的表现，守护着每一台电子设备的正常运行。

从3A到8A，HBS系列以完整的产品矩阵、出色的性能参数和极高的性价比，成为了中小功率电源设计的"万金油"选择。无论你是在开发一款智能家电，还是在设计一套工业电源，HBS系列都能为你提供值得信赖的整流解决方案。

小体积，大能量——这就是HBS系列整流桥堆。
