在每一个小功率电源的最前端，都藏着一个不到指甲盖1/2大的“电力守门人”——二极管。而ES系列，就是贴片二极管里当之无愧的“实力派选手”：它把4颗快恢复二极管塞进SMA迷你封装里，用稳定的电流承载能力、600V的耐压余量和优秀的高频特性，成为无数中小功率电源方案的首选整流器件。

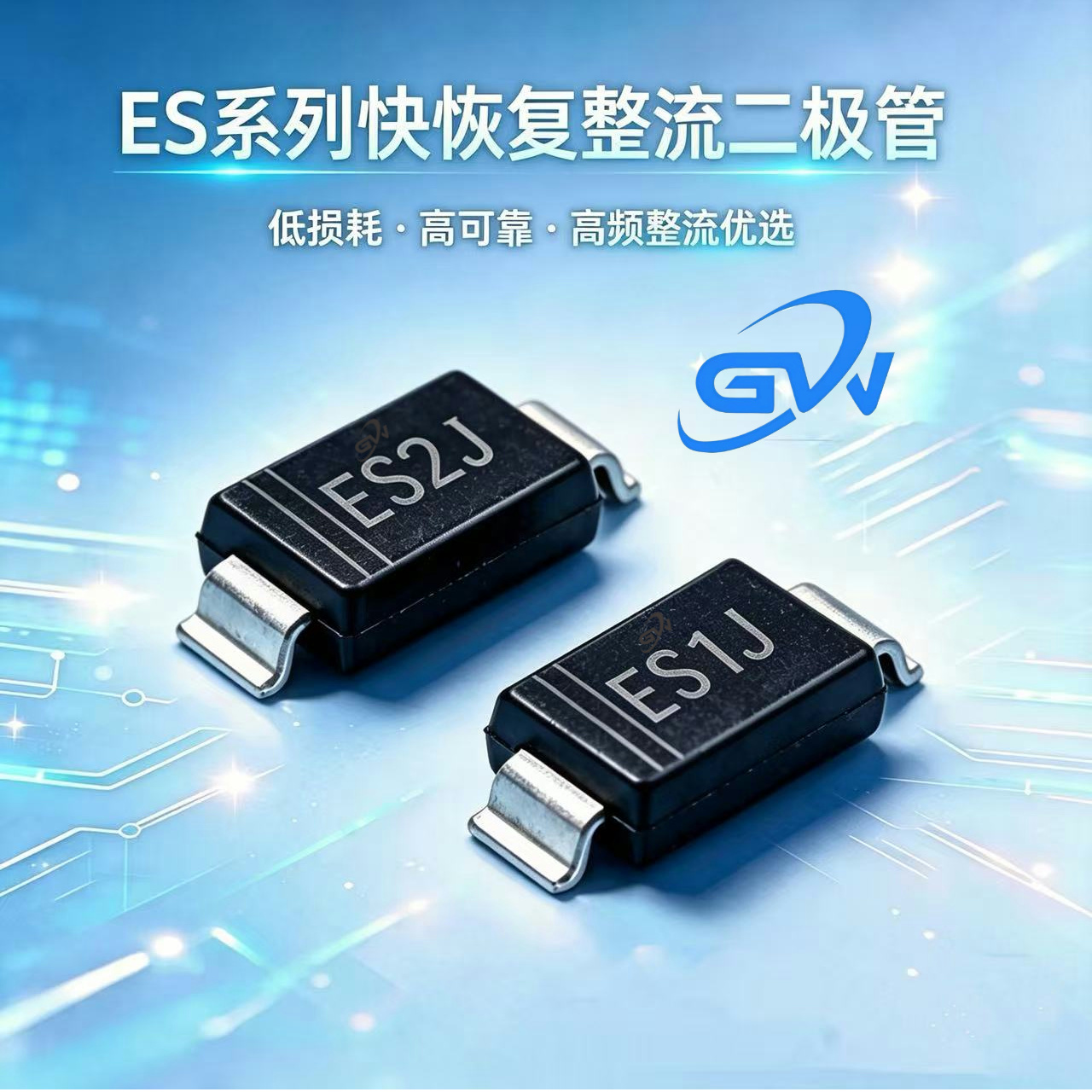

这是ES系列快恢复贴片二极管的科技风3D实物图，清晰展示SMA封装外观与型号丝印：

ES系列采用标准SMA贴片封装，黑色阻燃环氧本体搭配四脚镀锡引脚，完美适配SMT全自动贴片机生产，相比传统直插桥堆节省70%以上的PCB空间，完美适配当下电子设备小型化、轻薄化的设计趋势。

ES4J全系列覆盖1A~3A额定电流、600V标准反向耐压，主力型号ES2J为2A/600V规格，完全覆盖220V市电下30W以内小功率电源的整流需求：

为什么ES系列能成为电源工程师的“心头好”？

区别于普通工频整流桥，ES系列从芯片到封装都为高频开关电源量身打造，核心优势直击小功率电源的设计痛点：

一、 快恢复芯片，高频下更低损耗

内置快恢复整流芯片，反向恢复时间远短于普通二极管，在几十kHz的开关电源工作频率下，能大幅降低开关损耗和反向尖峰，不仅减少EMI干扰，还能让器件工作温升降低10℃以上，长时间满载工作也不会过热。

二、 小体积大电流，不浪费PCB空间

SMA封装本体仅4.7mm×7.4mm大小，却能稳定承载3A持续整流电流，同电流下体积仅为传统直插KBP桥堆的1/3，给电源里的电容、芯片留出更多设计空间，让适配器、充电器做得更小更便携。

三、 强浪涌耐受，开机不炸机

优化的芯片设计可承受150A以上的峰值浪涌电流，轻松应对市电上电瞬间的电容充电冲击，哪怕是雷雨天气的电网波动，也能稳稳守住电源第一道防线，大幅降低售后返修率

四、低正向压降，发热更小更节能

低VF芯片工艺让正向导通压降低至1.1V，大电流下导通损耗更小，不仅提升电源整体转换效率，还能减少散热片需求，进一步压缩电源体积。

五、 工业级温宽，全场景稳定工作

工作温度覆盖-55℃~+150℃，不管是北方冬天的低温环境，还是密封外壳里的高温工况，ES系列都能稳定输出，不会因为温度漂移导致参数失效。

一图看懂ES系列工作原理

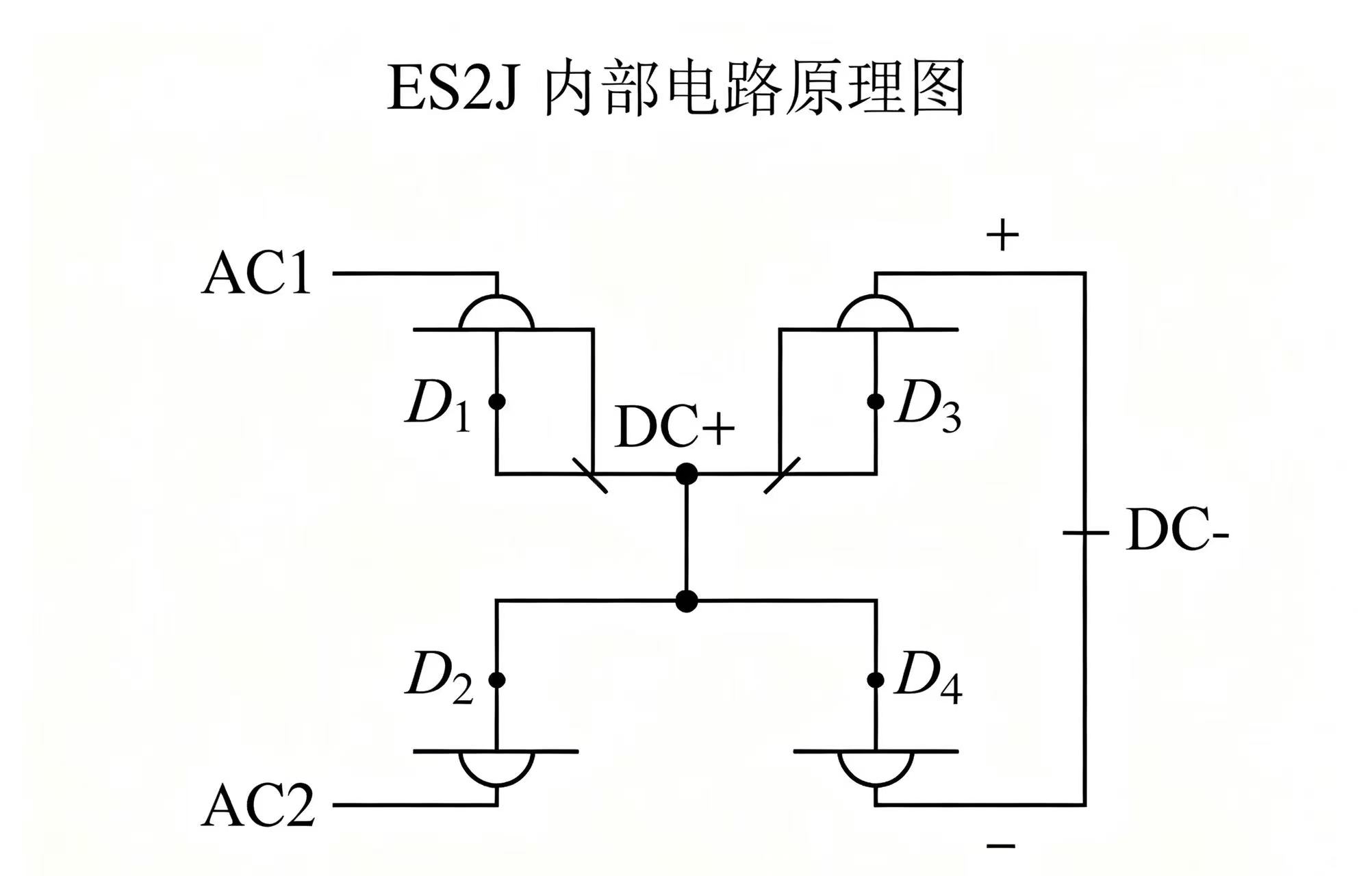

这是ES2J内部桥式整流电路结构示意图，辅助理解全桥整流工作逻辑：

ES2J的核心是内部经典的单相全波桥式整流电路：4颗快恢复二极管按桥型连接，引出4个引脚——其中2个为交流输入端（AC1、AC2），接线无正负极区分，接反也能正常工作；剩下2个分别为直流正极（+）和直流负极（-）输出。

当交流电处于正半周时，桥臂上的D1、D4二极管导通，电流从AC1经D1流向正极，再经负载从负极经D4流回AC2；当交流电处于负半周时，D2、D3二极管导通，电流从AC2经D2流向正极，再经负载从负极经D3流回AC1。

无论交流电方向怎么变，流过负载的电流始终是从正极到负极的单方向电流，就这样完成了交流到直流的核心转换。

典型应用电路：所有小功率电源的标准前级

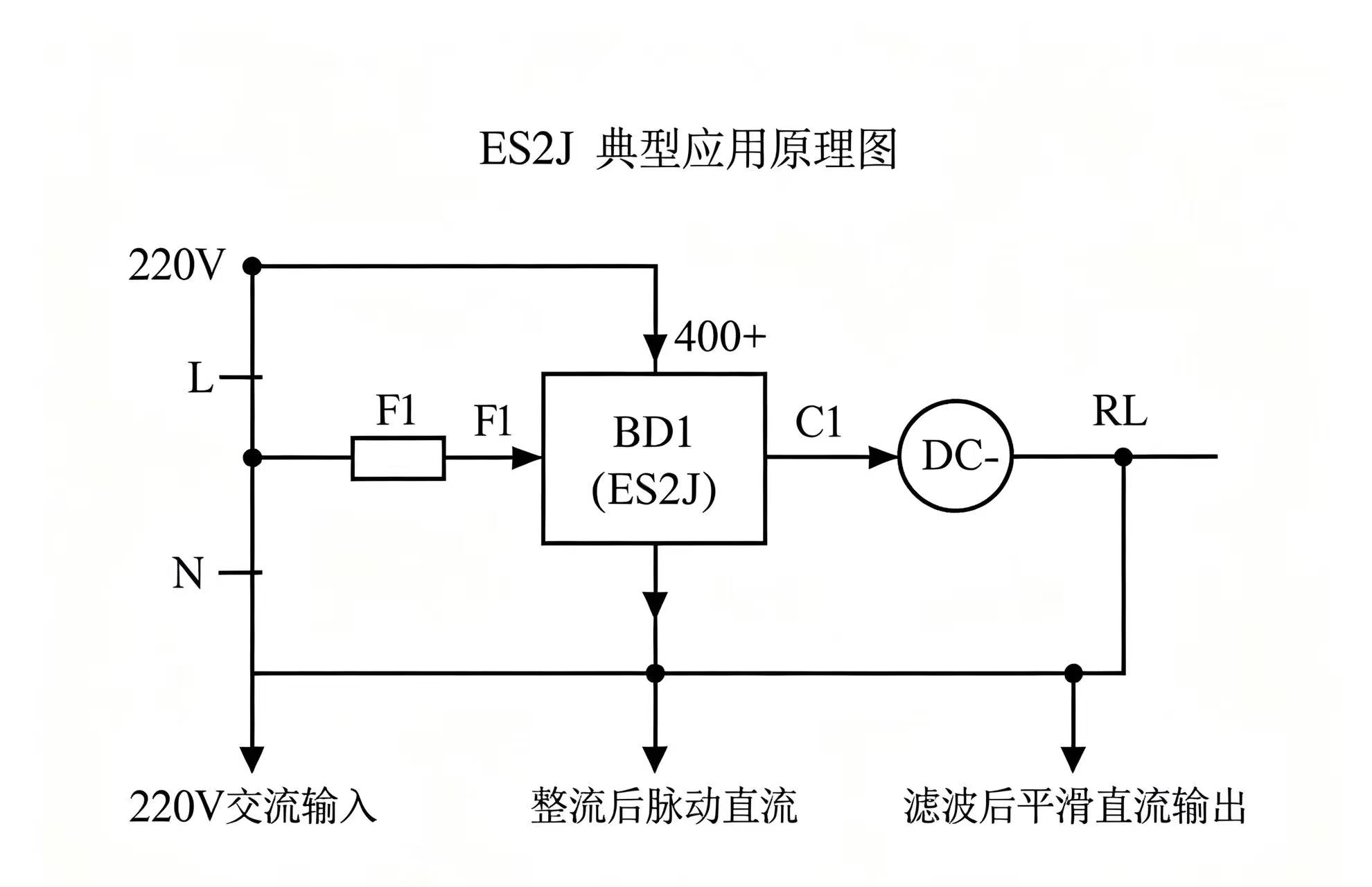

这是ES2J典型AC-DC前级整流应用电路示意图，展示标准外围接线方式：

ES2J的外围电路极其简洁，是所有AC-DC电源的标准前端结构：

220V市电从L、N端输入后，先经过F1保险丝做过流保护，再送入ES2J的两个交流引脚；ES2J输出的脉动直流电经过C1高压电解电容滤波后，就变成了平滑的310V左右直流电，直接给后级的PFC电路、开关电源芯片或者负载供电。

不需要额外的复杂外围元件，仅需一颗桥堆加一颗电容，就能完成最核心的AC-DC转换，这也是ES2J被广泛应用的核心原因——简单、可靠、成本低。

ES系列都用在哪些地方？

从消费电子到工业小设备，ES系列的身影几乎无处不在：

1. 消费类电源：手机充电器、笔记本适配器、电视/机顶盒电源、路由器/光猫供电板；

2. 照明驱动：LED球泡灯、面板灯、灯带驱动电源、吸顶灯整流模块；

3. 智能家居：智能插座、智能开关、摄像头、网关、小家电控制板电源；

4. 工业小电源：传感器辅助电源、继电器模块供电、工控板前级整流、小型开关电源模块；

5. 安防设备：监控摄像头电源、门禁供电、报警器电源。

从几瓦的智能插座到三十瓦的充电器，ES系列用不到指甲盖大的体积，撑起了无数电子设备的电力转换第一关。它没有复杂的功能，却用稳定、可靠、高性价比的特性，成为小功率电源领域当之无愧的“整流优选”——这就是基础电子元器件的魅力：看似不起眼，却藏着整个电子世界运转的底层逻辑。
