一、电源世界的隐形功臣

每一台电子设备的背后，都藏着一个至关重要的"能量转换站"——整流桥堆。它悄无声息地将交流电转化为设备可用的直流电，决定着电源的稳定性、效率与寿命。在消费电子与工业控制向小型化、高可靠性演进的今天，RHBS系列贴片整流桥堆应运而生，以紧凑的HB-F封装与卓越的电气性能，成为中小功率电源方案的理想之选。

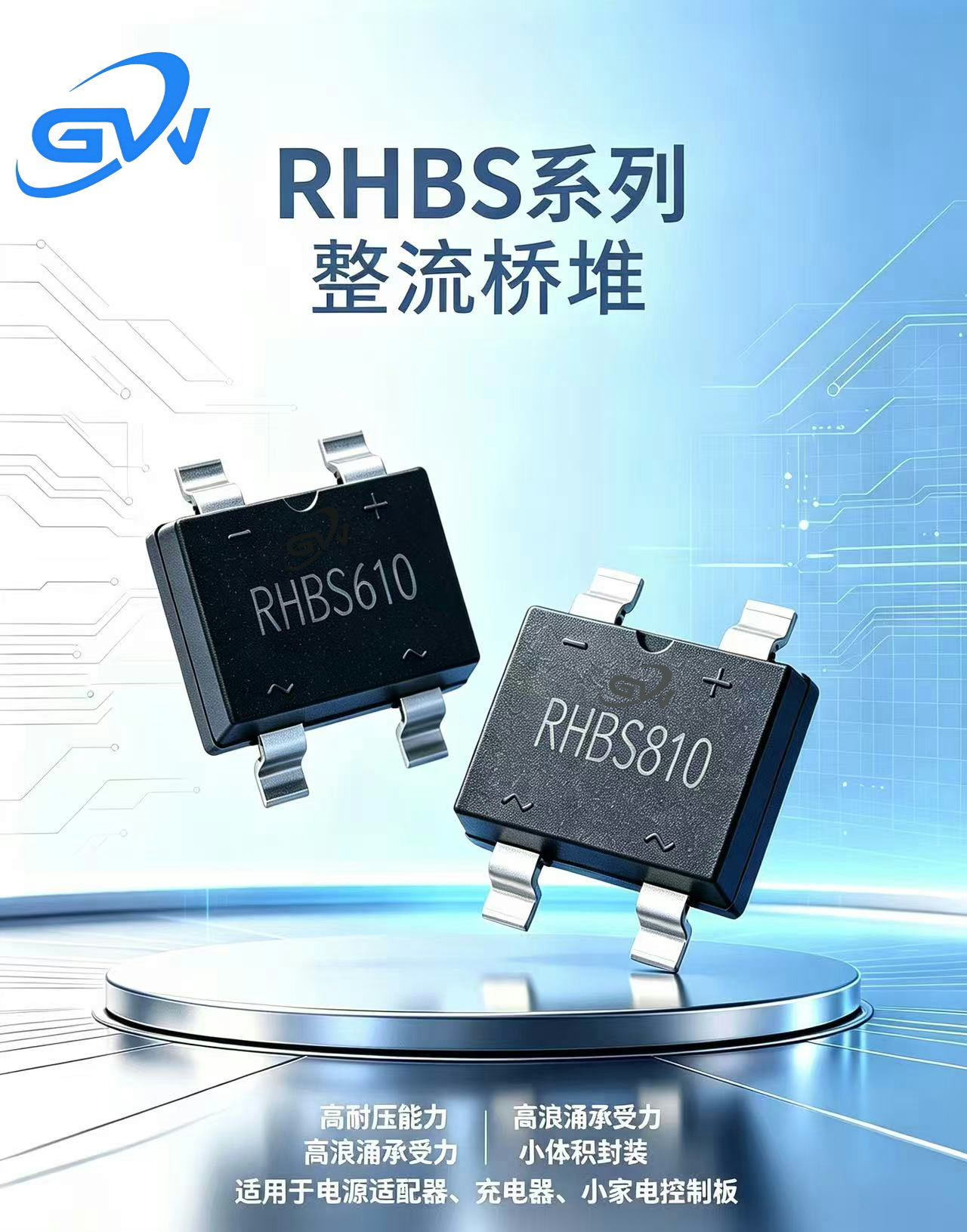

RHBS系列整流桥堆产品展示

二、核心优势：五大特性铸就可靠品质

1. 高反向耐压，电压余量充足

常规型号反向耐压可达1000V，耐压冗余设计充足。面对电网电压波动、雷击感应、瞬时高压冲击等复杂工况，不易被反向击穿，有效降低电源炸机故障率，为后级电路筑起坚固的电压防线。

2. 优异的浪涌电流耐受能力

设备上电瞬间，大容量滤波电容的充电会产生巨大的冲击电流。RHBS系列经过芯片结构优化，可承受较高的开机浪涌电流，减少开机瞬间二极管烧毁问题，显著提升设备长期运行的稳定性与可靠性。

3. 低正向压降，功耗更低

芯片采用低损耗外延硅晶片，正向导通压降低，工作时发热量小。这不仅降低了电源整体温升，缓解高温老化问题，更直接提升了电源转换效率，契合绿色节能的产品设计趋势。

4. 贴片紧凑型封装，适配自动化生产

标准HB-F贴片封装，体积小巧，占用PCB板面空间少，完美适配电子产品轻薄化设计。同时支持SMT高速贴片机自动贴装，适合规模化量产，大幅节省人工插件成本，提升生产效率与一致性。

5. 宽温工作，环境适应性强

工作温度范围覆盖-55℃~+150℃，高低温环境下性能稳定。无论是室内常温的消费电子，还是密闭腔体高温环境下的工业电源，RHBS系列均可稳定持续工作，从容应对各类严苛应用场景。

三、主要型号参数

四、内部电路原理

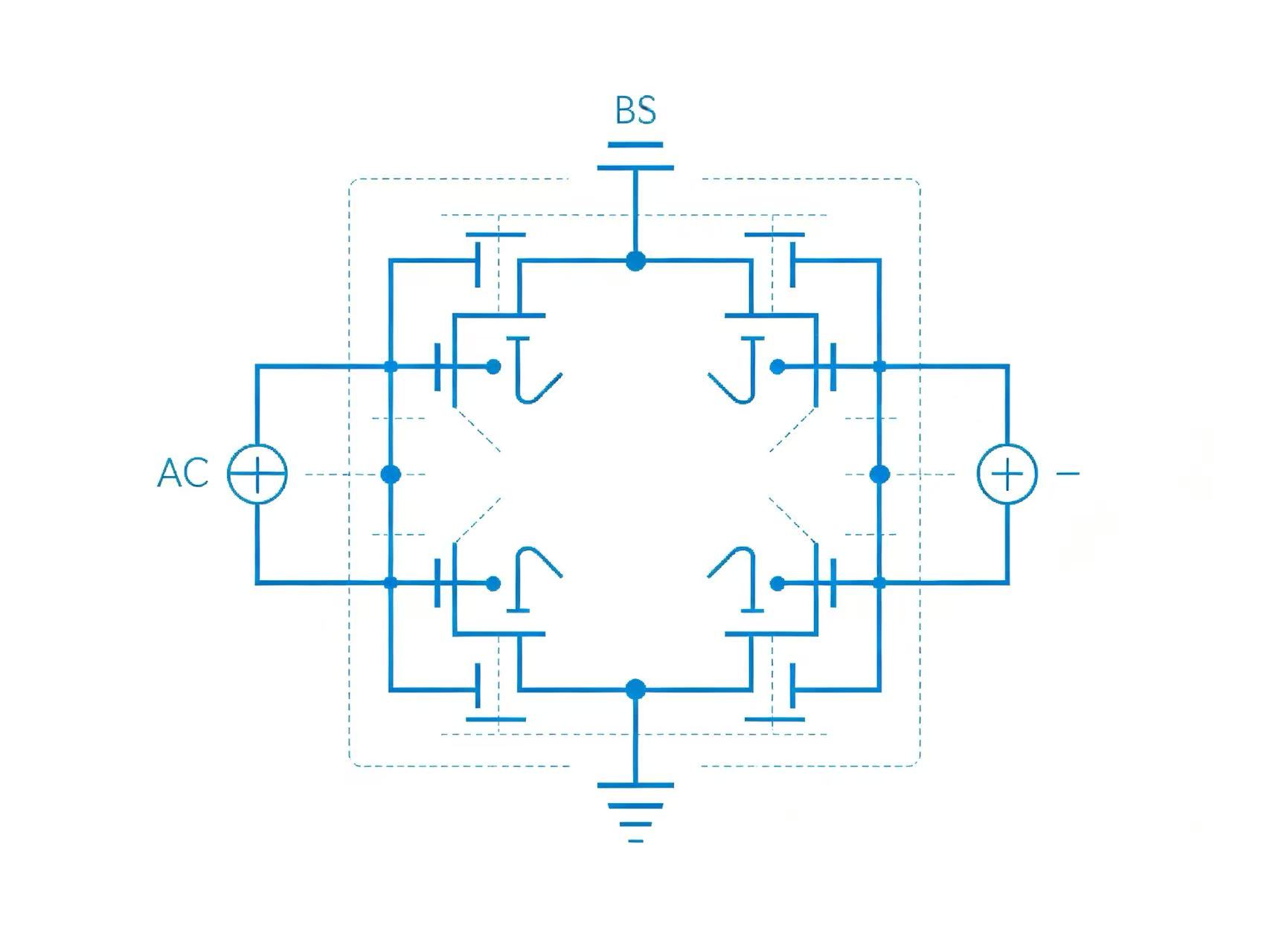

RHBS整流桥堆内部由四只整流二极管组成标准的单相桥式整流电路。两个交流引脚（~）输入交流电，经过四个二极管组成的整流回路，利用二极管的单向导电特性，将双向交变的交流电转换为单向脉动直流电，最终从正极（+）、负极（-）输出。后级搭配电解电容滤波，即可得到平稳的直流电压。

桥式整流结构的优势在于：正负半周均有二极管导通，变压器利用率高，输出纹波小，是目前电源整流领域应用最广泛的拓扑结构。

五、典型应用电路

在实际开关电源方案中，RHBS系列通常位于电源输入级的前端。交流市电经过保险丝、EMI抗干扰元件后，输入整流桥堆的两个交流引脚；经过整流后输出脉动直流，再由大容量电解电容进行滤波，得到平滑的直流母线电压，供给后级开关电源变换电路。

这一经典应用方案广泛适用于5V~24V电源适配器、手机快充充电器、小家电主板电源、LED开关电源、门禁电源、小型工控电源模块等场景。

六、主要应用领域

RHBS610、RHBS810作为中小功率电源的主流整流器件，应用场景覆盖消费电子与工业控制两大领域：

- 电源类：各类开关电源适配器、快充充电器、电源模块等。

- 家电类：智能家居、电饭煲、风扇、加湿器等小家电控制电源板等。

- 照明类：LED照明驱动电源、灯带电源模块等。

- 安防类：门禁电源、监控摄像头电源、安防系统供电等。

- 工业类：小型工控控制板、仪表仪器电源板等。

- 医疗类：小型医疗设备电源等。

七、总结

RHBS系列贴片整流桥堆，凭借可靠的耐压性能、强劲的抗浪涌能力、低功耗发热小的优势，以及适配自动化贴片生产的紧凑封装，成为中小功率电源整流方案的优选器件。

相比传统直插桥堆，贴片封装更贴合当下电子产品轻薄化、小型化的设计方向，能够在保证产品稳定性的同时，兼顾量产成本与装配效率。无论是民用消费电源还是小型工业电源，RHBS系列都能以稳定可靠的表现，成为您电源设计中的放心之选。
