在电子电源系统中，整流桥是实现交流电向直流电转换的核心元器件，广泛应用于民用小家电、数码电源、工控设备等领域。DB系列整流桥是行业内通用性极强、性价比极高的单相全波桥式整流器件，凭借体积小巧、性能稳定、耐压范围广、安装便捷等优势，成为中小功率电源电路的首选整流方案，也是电子研发、维修、量产中最常用的桥堆系列之一。

一、核心产品特性

1. 优异的电气稳定性

工作温度区间宽泛，可稳定在-55℃~+150℃环境下工作，适配室内常温、设备密闭高温、低温户外等多种复杂工况；反向漏电流极低，常态下仅10μA，整流损耗小、能效更高。

2. 强抗浪涌能力

具备出色的正向浪涌承受能力，瞬时峰值浪涌电流可达50A，能够有效抵御电路开机瞬间、电压波动产生的电流冲击，避免后端电路因瞬时电流过载损坏，提升设备运行稳定性。

3. 小型化标准化设计

一体化塑封结构，体积紧凑、占用PCB空间小，结构坚固抗震，不易破损；四引脚标准化定义，通用性极强，可直接替代同规格其他品牌桥堆，无适配门槛。

4. 环保耐用易安装

符合国际环保标准，无铅无污染；引脚镀层均匀光亮，可焊性极佳，支持反复焊接维修，适配研发调试与批量生产。

二、DB系列主流型号及核心参数

DB系列整流桥型号命名规则清晰，后缀数字直接对应耐压等级，全系分为1A常规系列、2A大电流系列，覆盖常用电压规格，核心主流型号参数如下：

三、基础结构与工作原理

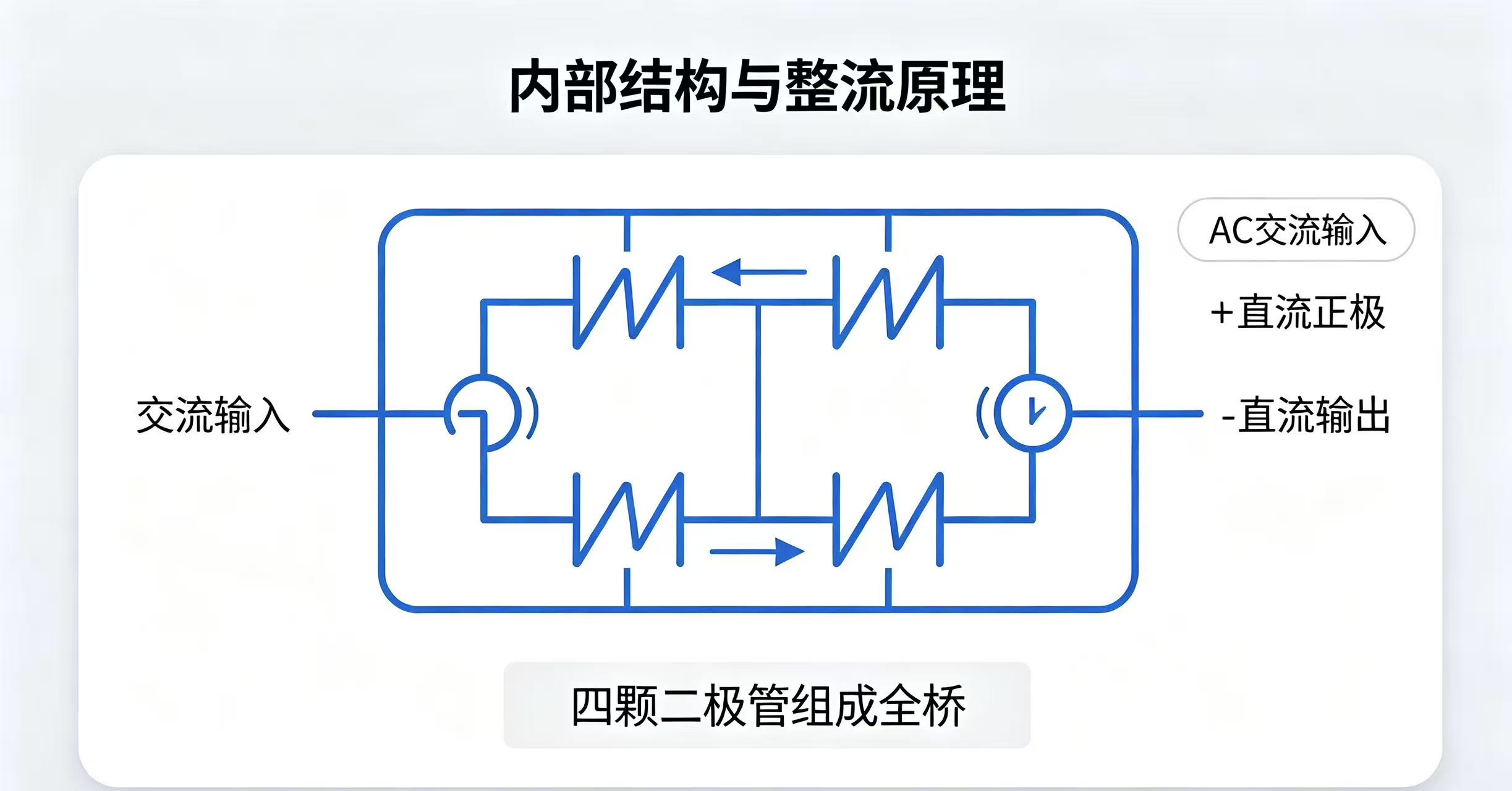

1. 内部构造：内部四颗GPP玻璃钝化二极管组成标准单相全桥整流拓扑，四个引脚分两类：2个交流输入端（AC）、1个直流正极输出（+）、1个直流负极输出（-）。

2. 整流原理：交流电正负半周分别通过两组二极管导通，输出单向脉动直流电，搭配电解电容滤波即可输出平稳直流电压。

3. 封装工艺：阻燃环氧塑封，引脚镀锡无铅，耐260℃高温波峰焊，工作温域-55℃~+155℃，高低温环境不易漏电、热损坏。

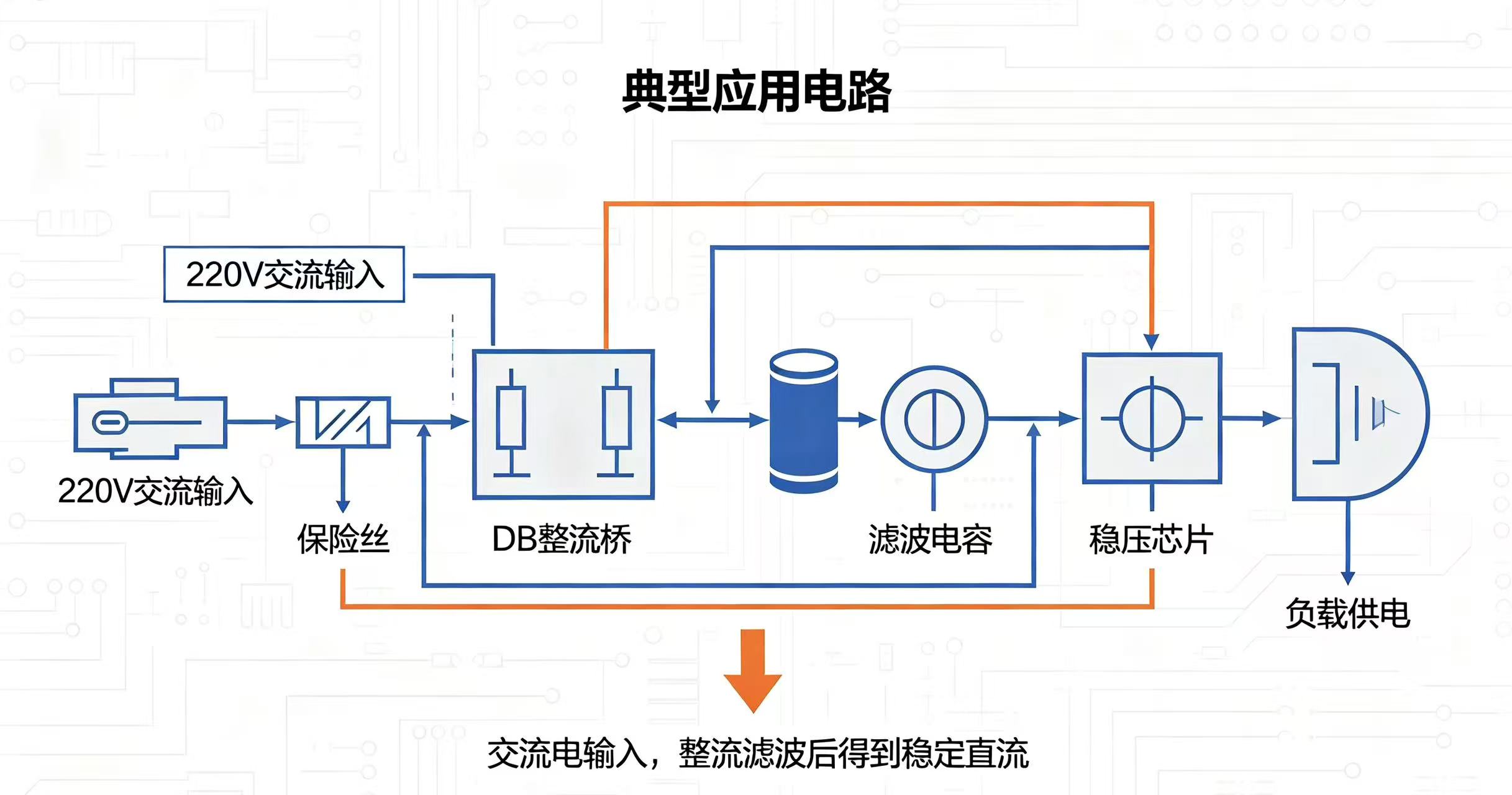

四、DB整流桥电源应用电路图

完整电路流程：220V交流电→保险丝→DB整流桥AC端→+/-输出→滤波电容→稳压芯片→负载供电。

五、主要应用场景

凭借稳定的性能和宽泛的适配性，DB系列整流桥广泛应用于各类中小功率电子设备，核心场景如下：

1. 民用小家电：风扇、加湿器、饮水机、电饭煲、扫地机器人等内置电源整流模块；

2. 数码充电设备：手机充电器、充电宝电源板、小家电适配器、LED灯带驱动电源；

3. 工控与照明设备：小型工控设备辅助电源、开关电源、户外低压照明、智能感应灯具；

4. 小型电子仪器：家用检测仪器、简易控制电路板、门禁电源、遥控设备供电模块；

5. 通用维修替换：电子设备电源故障维修、电路改版升级，可直接替代同规格各类桥堆。

六、总结

DB系列整流桥作为中小功率电源的通用型整流器件，以标准化封装、宽泛的参数覆盖、稳定的电气性能、超高性价比四大核心优势，成为电子行业的基础必备元器件。

其中DB107S、DB107、DB207三款主力型号，适配绝大多数家用、小型工控整流场景，兼具稳定性与实用性，是电子研发、电路设计、设备维修的首选桥堆型号，在民用电子电源领域有着不可替代的应用价值。
