在电子设备的“心脏”——电源电路中，有一类不起眼却至关重要的元件，它能把杂乱的交流电“掰正”成平稳的直流电，为无数电器提供稳定动力。它就是我们今天的主角：KBP系列整流桥。

一、它是谁？KBP系列的“身份卡”

KBP系列是直插式扁桥整流器的经典型号，采用DIP-4封装，四个引脚分别标有+、AC、AC、-，像一座稳固的“电流桥梁”，内置4颗高耐压二极管，通过桥式整流电路实现AC→DC的转换。

• 前两位数字（如20/30/40）：代表额定整流电流，单位是安培（A），20=2A，30=3A，40=4A；

• 后两位数字（如06/08/10）：代表反向耐压值，单位是百伏（V），06=600V，08=800V，10=1000V。

举个例子：KBP410，就是额定电流4A、反向耐压1000V的整流桥；KBP206则是2A、600V的型号，适配不同功率的电路需求。

二、它靠什么“征服”电源电路？核心优势解析

1. 高效整流，电流“只进不出”

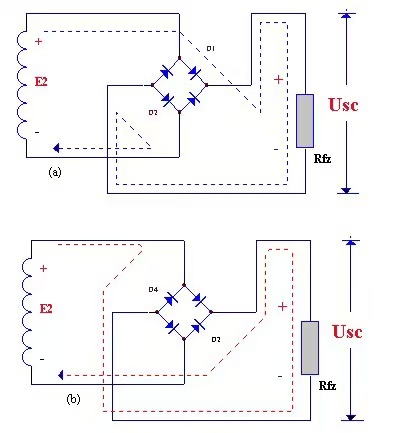

利用二极管的单向导电性，不管交流电是正半周还是负半周，都能通过桥路引导电流流向同一个方向，把正负交替的波形全部“掰直”，再搭配滤波电容，就能得到平滑的直流电，效率高、损耗小。

2. 宽压适配，耐压能力拉满

从600V到1000V的耐压覆盖，让它轻松应对家用220V市电整流，甚至工业场景的高压电路也能hold住，避免电压冲击导致的损坏。

3. 紧凑封装，安装超省心

直插式DIP-4封装，引脚间距统一，焊接简单，不用额外设计散热片也能应对中小功率场景，节省PCB空间，批量生产时的一致性也极高。

4. 稳定可靠，适配全场景

采用SEP等大厂的成熟工艺，耐高温、抗冲击，在充电器、开关电源、家电控制板、LED驱动等设备里，都能长期稳定工作，故障率极低。

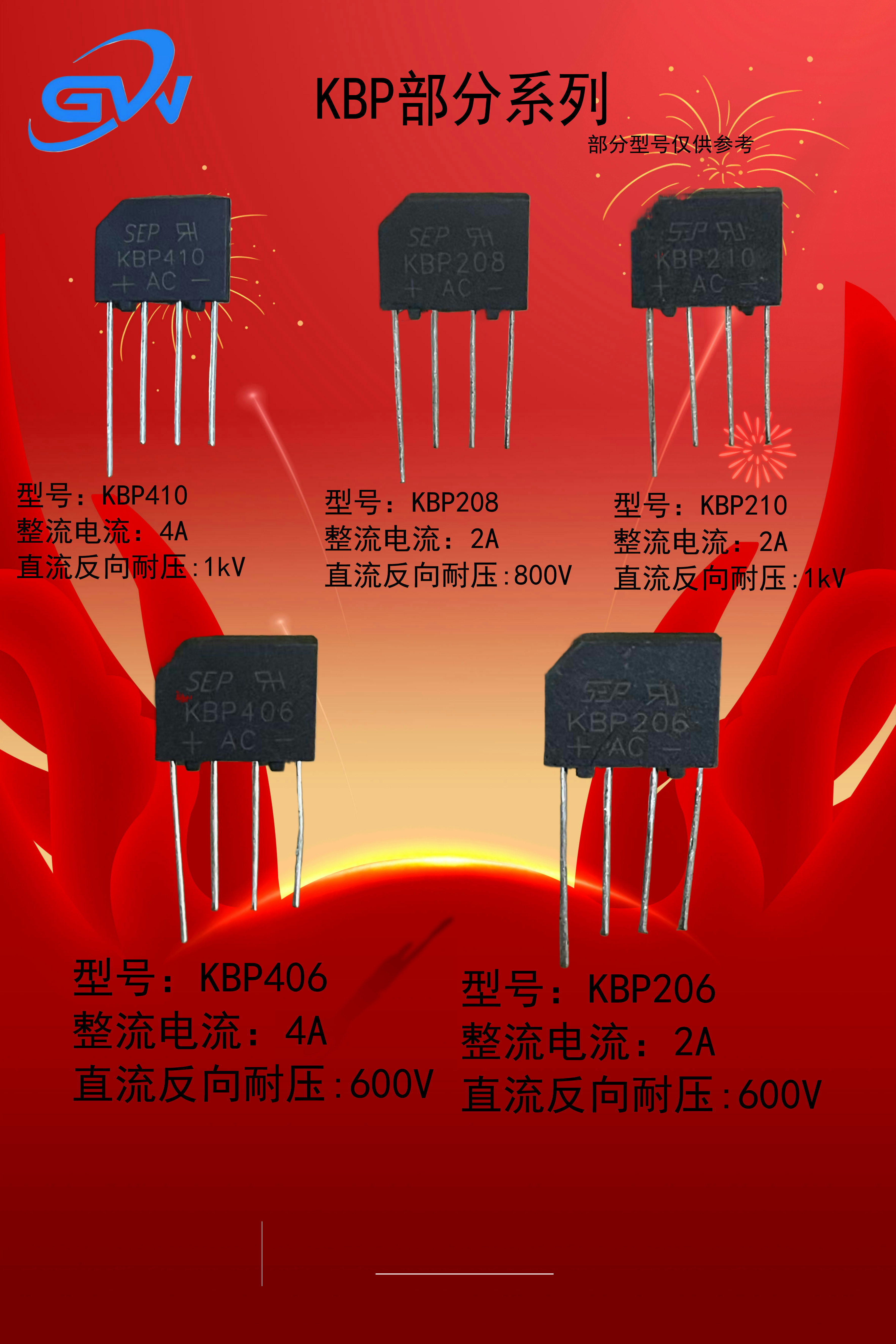

三、不同型号怎么选？KBP系列选型指南

选整流桥，核心看两个指标：工作电流和输入电压

型号 额定电流 反向耐压 典型适配场景

KBP206/208/210 2A 600V/800V/1000V 手机充电器、小功率适配器、LED灯带驱动

KBP306/310 3A 600V/1000V 路由器电源、小家电控制板、小型开关电源

KBP406/410 4A 600V/1000V 电视电源板、电动车充电器、工业控制模块

四、结语：

小元件的大作用，从手机充电器到冰箱电源板，从LED灯带到工业控制模块，KBP系列整流桥就像电子世界的“电流变道工”，默默把交流电转换成设备能直接使用的直流电，是无数电路里不可或缺的“幕后英雄”。
